F-1 - HEADLIGHT

HONDA CB Unicorn 160 CBF160H · 14 parts

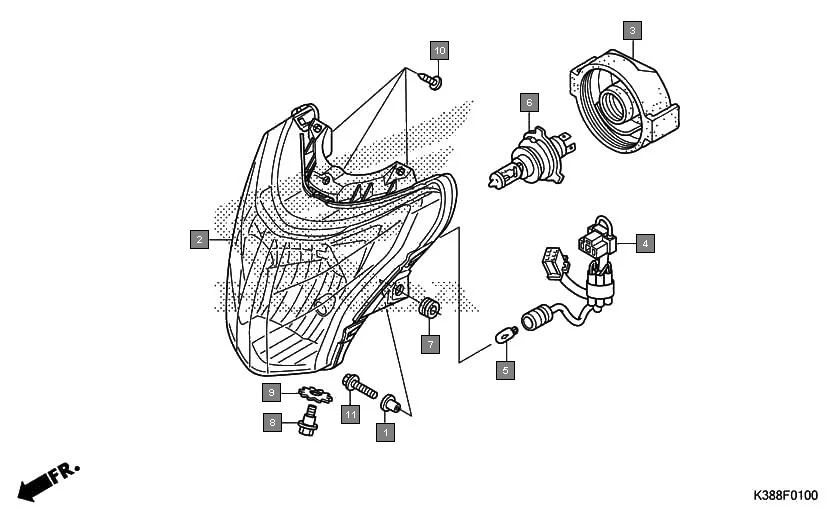

F-1 HEADLIGHT assembly diagram for HONDA CB Unicorn 160 CBF160H

Parts in This Assembly (14)

Ref # Part Number Description Qty
1 17232-KYJ-900 COLLAR, AIR CLEANER MOUNTING 2
2 33120-K38-901 HEADLIGHT UNIT 1
3 33126-K21-901 COVER, RUBBER 1
4 33150-K38-901 SOCKET COMP., POSITION LIGHT 1
5 33301-KVE-900 BULB, WEDGE BASE (T10, 12V-5W) 1
5 33301-SA0-741 BULB(12V 5W)(STANLEY) 1
6 34901-KTE-740 BULB, HEADLIGHT(HS1) (12V 35/35W)(PHILIPS) 1
6 34901-KVN-971 BULB HEAD LIGHT 1
7 83545-KCJ-690 RUBBER, SIDE COVER 2
8 90101-GJ6-000 BOLT, ADJUST 1
9 90307-K21-900 WASHER, LOCK, 6MM 1
10 93903-25320 SCREW, TAPPING, 5 X 16 3
11 95701-06020-00 BOLT, FLANGE, 6X20 2
11 95702-06020-00 BOLT, FLANGE, 6X20 2
