F-26 - CANISTER

HONDA CB300F MC300AS · 12 parts

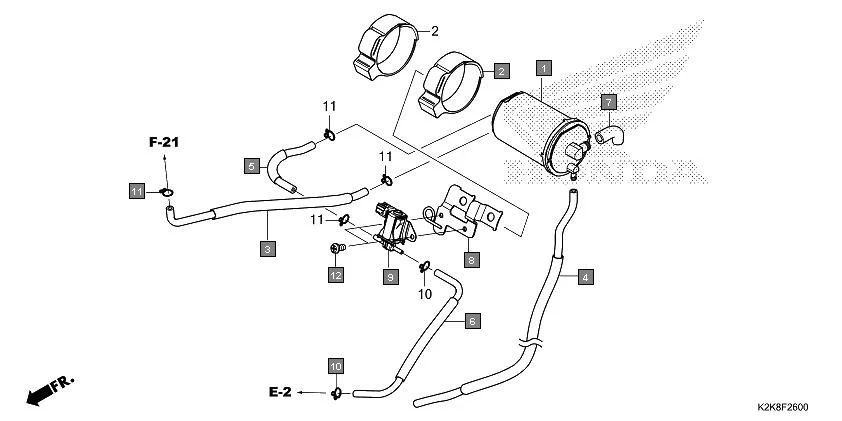

F-26 CANISTER assembly diagram for HONDA CB300F MC300AS

Parts in This Assembly (12)

Ref # Part Number Description Qty
1 17310-K2K-D01 CANISTER COMP. 1
2 17314-K2K-D00 RUBBER, CANISTER MOUNTING 2
3 17411-K2K-D00 TUBE, CHARGE 1
4 17413-K2K-D00 TUBE, DRAIN 1
5 17414-K2K-D00 TUBE A, PURGE 1
6 17415-K2K-D00 TUBE B, PURGE 1
7 17417-K2K-D00 TUBE, AIR 1
8 17430-K2K-D00 STAY COMP., PURGE CONTROL SOLENOID 1
9 36162-K0N-D02 VALVE, PURGE CONTROL SOLENOID 1
10 90651-KWP-F00 CLIP, TUBE(B7) 2
11 90652-KWP-F00 CLIP, TUBE(B8) 4
12 93500-05010-0H SCREW, PAN, 5X10 2
