F-25 - AIR CLEANER

HONDA CB300F MC300AS · 18 parts

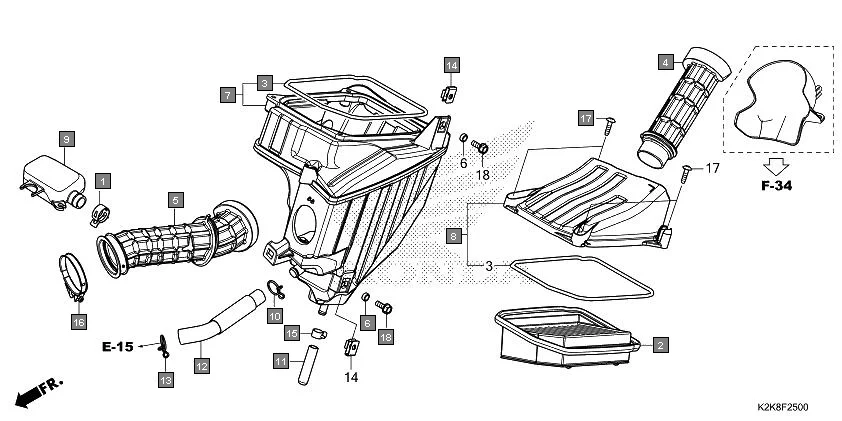

F-25 AIR CLEANER assembly diagram for HONDA CB300F MC300AS

Parts in This Assembly (18)

Ref # Part Number Description Qty
1 17209-K2K-D00 CLAMP, RESONATOR 1
2 17211-K2K-D00 ELEMENT COMP., AIR CLEANER 1
3 17214-K2K-D00 SEAL, AIR CLEANER 2
4 17219-K2K-D00 DUCT, IN. 1
5 17222-K2K-D00 TUBE, AIR CLEANER CONNECTING 1
6 17223-KVX-600 COLLAR, AIR CLEANER 2
7 17225-K2K-D00 CASE SUB ASSY., AIR CLEANER 1
8 17235-K2K-D00 LID SUB ASSY., AIR CLEANER 1
9 17311-K2K-D00 RESONATOR 1
10 17317-K0A-DB0 CLIP, AIR HOSE, 17MM 1
11 17363-KRE-B00 TUBE, BREATHER DRAIN 1
12 17371-K2K-D00 TUBE, BREATHER 1
13 17724-102-700 CLIP, SUB TANK HOSE 1
14 90311-KSH-900 NUT, CLIP, 6MM 2
15 90602-KPL-900 CLAMP, D12 TUBE 1
16 90652-K2K-D00 BAND, AIR CLEANER CONNECTING TUBE(52) 1
17 93903-25480 SCREW TAPPING 5X20 4
18 95701-06016-00 BOLT, FLANGE, 6X16 2
