F-31 - STAND

HONDA Shine100 DX CD100RNT · 11 parts

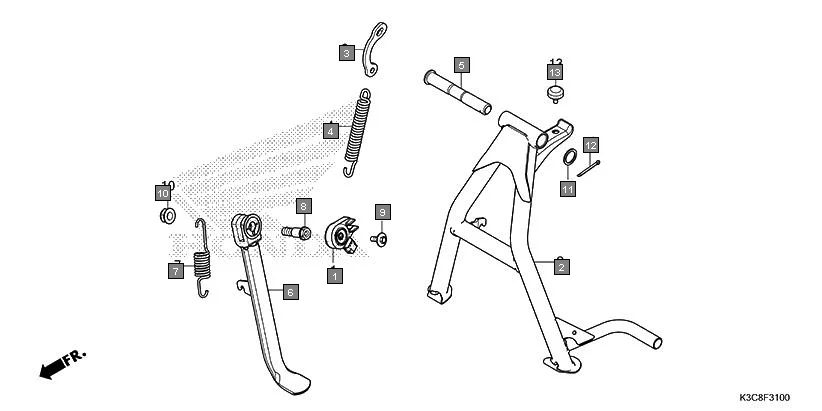

F-31 STAND assembly diagram for HONDA Shine100 DX CD100RNT

Parts in This Assembly (11)

Ref # Part Number Description Qty
1 35700-K0L-D71 SWITCH ASSY., SIDE STAND (MINDA) 1
2 50500-K3C-D10 STAND COMP., MAIN · 1
3 50501-K3C-D10 PLATE, SPRING HOOK 1
4 50520-K3C-D10 SHAFT, MAIN STAND PIVOT 1
5 50526-K3C-D10 SHAFT, MAIN STAND PIVOT 1
6 50530-K3C-D10 BAR COMP., SIDE STAND 1
7 50541-K3C-D10 SPRING, SIDE STAND 1
8 90108-KZL-860 BOLT, SIDE STAND PIVOT 1
9 90132-KYJ-960 BOLT, SPECIAL, 6X16 1
11 90521-028-000 WASHER, 17X22 1
13 95011-62000 RUBBER B, STAND STOPPER 1
