F-37 - BATTERY

HONDA Shine100 DX CD100RNT · 9 parts

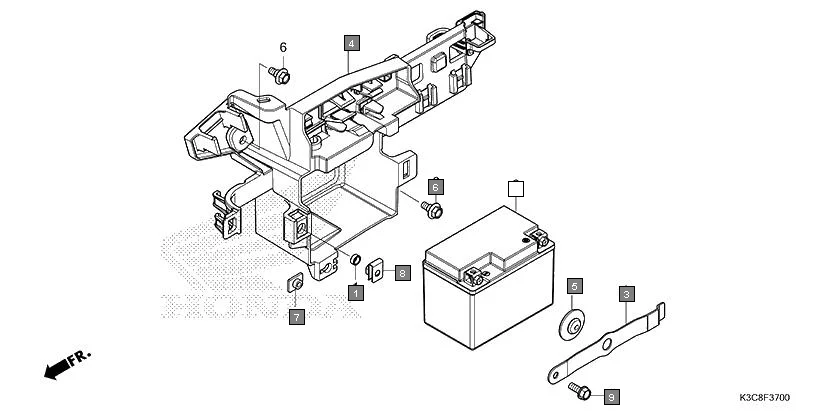

F-37 BATTERY assembly diagram for HONDA Shine100 DX CD100RNT

Parts in This Assembly (9)

Ref # Part Number Description Qty
1 17223-KVX-600 COLLAR, AIR CLEANER 1
2 31500-KVT-941 BATTERY ASSY.,MF4 1
3 50326-K3C-D10 BAND, BATTERY 1
4 50385-K3C-D10 BOX, BATTERY 1
5 83618-323-000 RUBBER, BATTERY BOX 1
6 90111-162-000 BOLT, FLANGE, 6MM 2
7 90311-K0N-D80 NUT, 6MM 1
8 90653-K0L-D00 NUT, CLIP, 6MM 1
9 95701-06016-00 BOLT, FLANGE, 6X16 1
