F-4 - HANDLE LEVER/SWITCH/CABLE

HONDA CBR250R CBR250RB · 27 parts

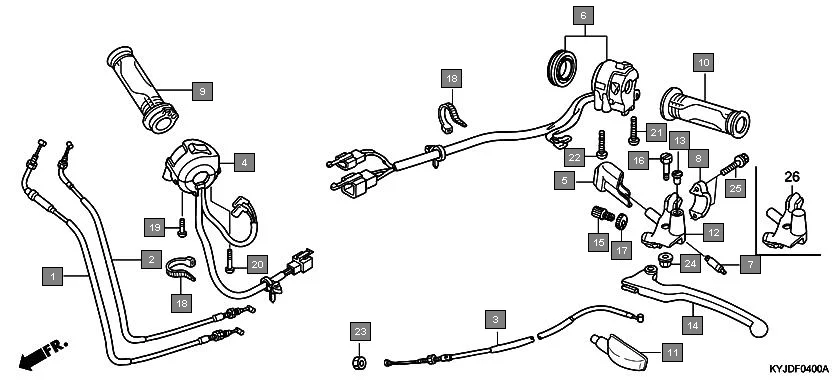

F-4 HANDLE LEVER/SWITCH/CABLE assembly diagram for HONDA CBR250R CBR250RB

Parts in This Assembly (27)

Ref # Part Number Description Qty
1 17910-KYJ-901 CABLE COMP. A, THROTTLE 1
2 17920-KYJ-901 CABLE COMP. B, THROTTLE 1
3 22870-KYJ-900 CABLE COMP., CLUTCH 1
4 35150-KYJ-972 SWITCH ASSY., STARTER LIGHTING KILL 1
4 35150-KYJ-711 SWITCH ASSY., STARTER LIGHTING KILL (MINDA) 1
5 35152-KRY-970 COVER CLUTCH SW.TERMINAL 1
6 35200-KYJ-902 SWITCH ASSY., WINKER 1
6 35200-KYJ-T01 SWITCH ASSY., WINKER 1
7 35330-KYJ-901 SWITCH COMP., FR. LEVER 1
8 45517-KCW-870 HOLDER, MASTER CYLINDER 1
9 53140-KYJ-900 GRIP COMP., THROTTLE 1
10 53166-KYJ-900 GRIP, L. HANDLE 1
11 53172-402-700 COVER, L. HANDLE LEVER 1
12 53172-KYJ-900 BRACKET, HANDLE LEVER 1
12 53172-KYJ-T00 BRACKET, HANDLE LEVER 1
13 53174-KYJ-710 PLUG, HANDLE LEVER BRACKET 1
14 53178-KYJ-710 LEVER COMP., L. HANDLE 1
15 53192-268-000 BOLT, WIRE ADJUSTING 1
16 90113-KSP-901 BOLT, L. HANDLE LEVER PIVOT 1
17 90321-315-670 NUT, FIXING 1
18 90651-KYJ-611 BAND, WIRE 2
19 93892-05020-07 SCREW, WASHER, 5X20 1
20 93892-05025-07 SCREW, WASHER, 5X25 1
21 93892-05035-07 SCREW, WASHER, 5X35 1
22 93892-05045-07 SCREW, WASHER, 5X45 1
23 94030-08000 NUT, HEX., 8 MM 1
25 96001-06022-07 BOLT, FLANGE, SH.6X22 2
