F-10 - FRONT FENDER

HONDA CBR250R CBR250RB · 10 parts

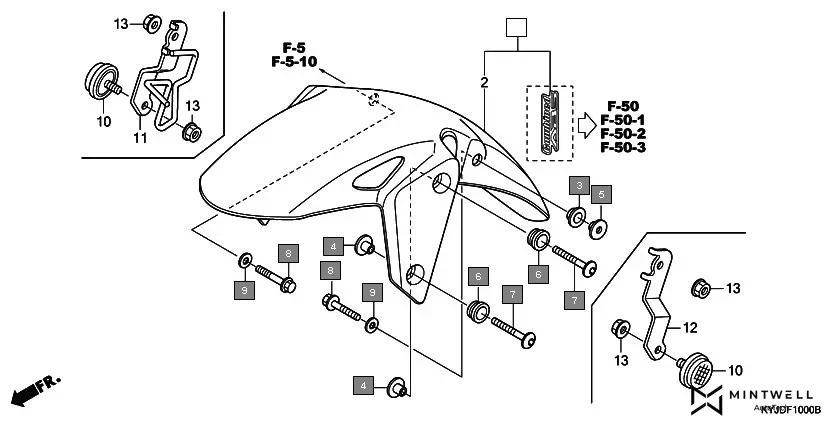

F-10 FRONT FENDER assembly diagram for HONDA CBR250R CBR250RB

Parts in This Assembly (10)

Ref # Part Number Description Qty
1 61000-KYJ-910ZC FENDER SET, FR.(WL) *R4C* CANDY RUBY RED 1
1 61000-KYJ-910ZD FENDER SET, FR.(WL) *NHA35M* ASTEROID BLACK METALLIC 1
1 61000-KYJ-910ZE FENDER SET, FR.(WL) *NHA95M* SWORD SILVER METALLIC 1
3 61103-KPF-910 RUBBER, FR. FENDER MOUNTING 2
4 61103-KRY-900 COLLAR, A FR.FENDER 4
5 61105-KPF-910 COLLAR, FR. FENDER MOUNTING 2
6 61105-KRY-900 RUBBER, FR.FENDER MTG. 4
7 90130-KYJ-900 SCREW, PAN, 6X22 4
8 90131-KYJ-900 BOLT, FLANGE, 6X22 2
9 90485-286-000 WASHER, 6MM 2
