F-39 - FRAME BODY

HONDA CB Unicorn CBF150MH · 8 parts

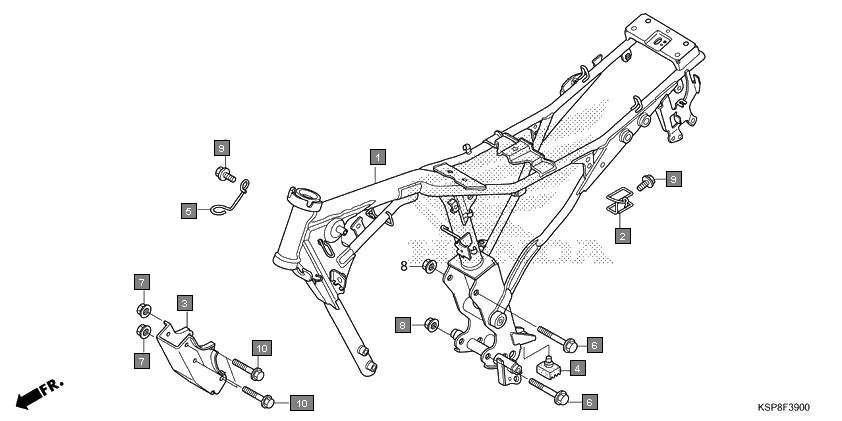

F-39 FRAME BODY assembly diagram for HONDA CB Unicorn CBF150MH

Parts in This Assembly (8)

Ref # Part Number Description Qty
1 50100-KSP-D00 BODY COMP., FRAME 1
2 50296-KSP-860 GUIDE, DRAIN HOSE 1
3 50351-KSP-860 PLATE, FR. ENGINE HANGER 1
4 50505-KSP-900 RUBBER, STAND STOPPER 1
5 50721-KSP-900 GUIDE, CLUTCH CABLE 1
6 90019-399-010 BOLT, FLANGE, 10 X 110 2
7 94050-08000 NUT, FLANGE, 8MM 4
10 95801-08085-00 BOLT, FLANGE, 8X85 4
