F-34 - REAR FENDER

HONDA CB Unicorn CBF150MH · 7 parts

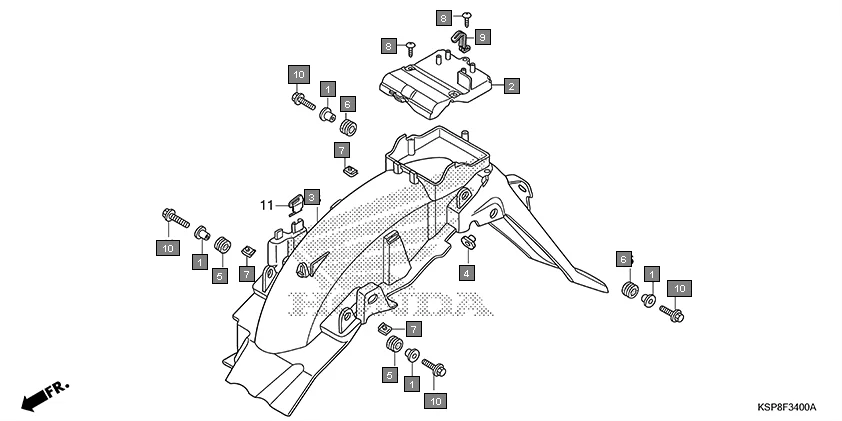

F-34 REAR FENDER assembly diagram for HONDA CB Unicorn CBF150MH

Parts in This Assembly (7)

Ref # Part Number Description Qty
2 80102-KSP-900 COVER, TOOL BOX 1
3 80110-KSP-B10 FENDER, RR. 1
4 90311-KTE-910 NUT REAR FENDER 2
6 83545-KSP-900 RUBBER, RR. FENDER 2
8 93903-25220 SCREW, TAPPING, 5X12 3
9 94591-47000 CLIP, 4X70 1
10 95701-06020-00 BOLT, FLANGE, 6X20 4
