F-31 - STAND

HONDA CB Unicorn CBF150MH · 6 parts

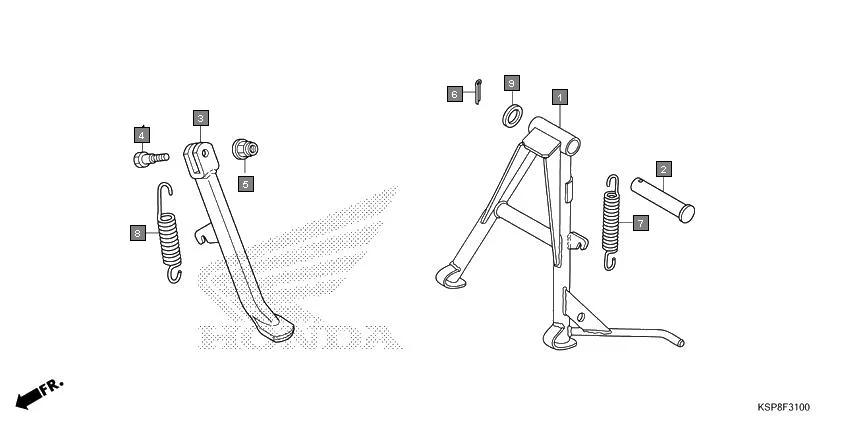

F-31 STAND assembly diagram for HONDA CB Unicorn CBF150MH

Parts in This Assembly (6)

Ref # Part Number Description Qty
1 50500-KSP-870 STAND COMP., MAIN 1
2 50526-KTE-910 SHAFT MAIN STAND PIVOT 1
3 50530-KSP-870 BAR COMP., SIDE STAND 1
4 90107-GN1-010 SCREW SIDE STAND PIVOT 1
7 50520-K0N-D00 SPRING, MAIN STAND 1
8 50531-K67-A00 SPRING A, SIDE STAND 1
