F-23 - SEAT

HONDA CB Unicorn CBF150MH · 14 parts

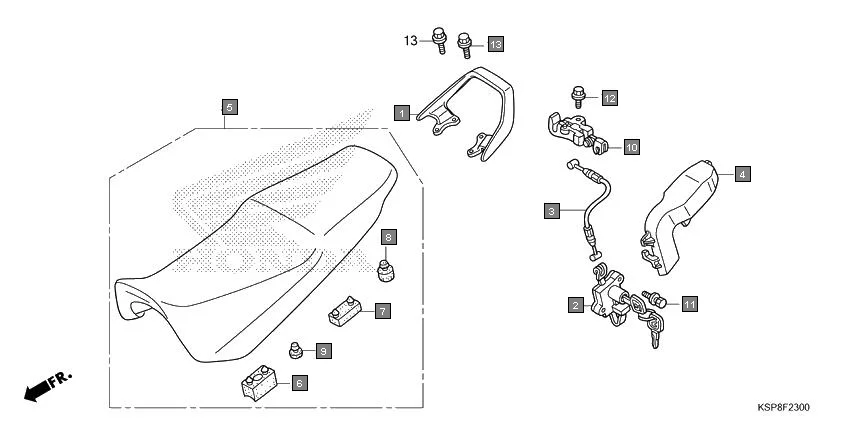

F-23 SEAT assembly diagram for HONDA CB Unicorn CBF150MH

Parts in This Assembly (14)

Ref # Part Number Description Qty
1 50400-KSP-860ZA GRIP, RR. *NH1* BLACK 1
1 50400-KSP-860ZG GRIP, RR. *R320P* PEARL SIENA RED 1
1 50400-KSP-860ZH GRIP, RR. *NHA04M* GENY GRAY METALLIC 1
2 77110-KSP-911 LOCK ASSY., SEAT 1
3 77156-KSP-900 CABLE, SEAT LOCK 1
4 77160-KSP-900 COVER, SEAT LOCK CABLE 1
5 77200-KSP-D01 SEAT COMP., DOUBLE............ 1
6 77204-KCC-900 RUBBER, `A SEAT SETTING 2
7 77205-286-000 RUBBER `B SEAT SETTING 2
8 77206-KFN-850 RUBBER SEAT CUSHION 2
9 77215-GC2-000 RUBBER B, SEAT STOPPER 2
10 77220-KY6-010 HOOK, SEAT CATCH 1
11 90107-GZ4-670 BOLT, BREAK OFF 2
13 95701-08020-00 BOLT, FLANGE, 8X20 4
