F-48-2 - MARK(SCV110SR)

HONDA Activa SCV110P/SR · 14 parts

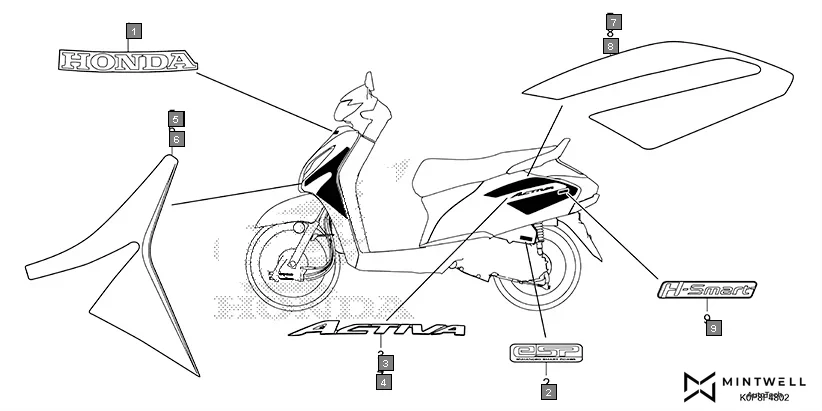

F-48-2 MARK(SCV110SR) assembly diagram for HONDA Activa SCV110P/SR

Parts in This Assembly (14)

Ref # Part Number Description Qty
1 86101-K24-G00ZA MARK, HONDA(105MM) *TYPE2* 1
1 86101-K24-G00ZB MARK, HONDA(105MM) *TYPE1* 1
2 86170-K0L-D00 MARK, ENGINE 1
3 86532-K0P-DR0 EMBLEM, R. BODY COVER 1
4 86632-K0P-DR0 EMBLEM, L. BODY COVER 1
5 86643-K0P-DR0ZA STRIPE, R. FR. COVER *TYPE2* 1
5 86643-K0P-DR0ZB STRIPE, R. FR. COVER *TYPE1* 1
6 86644-K0P-DR0ZA STRIPE, L. FR. COVER *TYPE2* 1
6 86644-K0P-DR0ZB STRIPE, L. FR. COVER *TYPE1* 1
7 86645-K0P-DR0ZA STRIPE A, R. BODY COVER *TYPE2* 1
7 86645-K0P-DR0ZB STRIPE A, R. BODY COVER *TYPE1* 1
8 86646-K0P-DR0ZA STRIPE A, L. BODY COVER *TYPE2* 1
8 86646-K0P-DR0ZB STRIPE A, L. BODY COVER *TYPE1* 1
9 86834-K0P-D80ZA MARK(H-SMART) *TYPE1* 2
