F-14-10 - PILLION STEP

HONDA CLIQ NVB110H · 6 parts

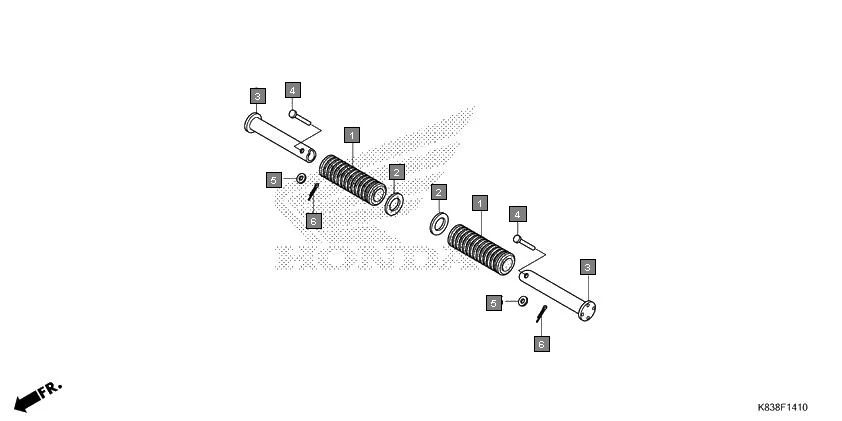

F-14-10 PILLION STEP assembly diagram for HONDA CLIQ NVB110H

Parts in This Assembly (6)

Ref # Part Number Description Qty
1 50710-KTE-910 RUBBER, PILLION STEP 2
2 50712-405-000 WASHER, PILLION STEP 2
3 50715-405-000 BAR COMP., STEP PILLION 2
4 90131-KWP-F00 PIN, PILLION STEP 2
5 94101-06000 WASHER, PLAIN, 6 MM 2
6 94201-16150 PIN, SPLIT, 1.6 X 15 2
