F-25-20 - AIR INJECTION SOLENOID VALVE

HONDA Africa Twin CRF1000DJ · 6 parts

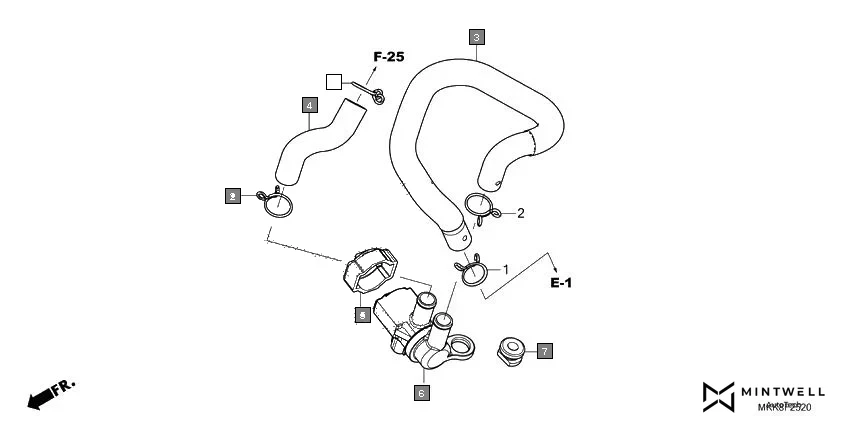

F-25-20 AIR INJECTION SOLENOID VALVE assembly diagram for HONDA Africa Twin CRF1000DJ

Parts in This Assembly (6)

Ref # Part Number Description Qty
2 17724-102-700 CLIP, SUB TANK HOSE 2
3 18613-MKK-D00 TUBE, AIR INJECTION SOLENOID 1
4 18653-MKK-D00 TUBE(AISV-AIR CLEANER) 1
5 35451-KVZ-630 CAP, AIR INJECTION SOLENOID VALVE 1
6 36450-KVZ-631 VALVE ASSY., AIR INJECTION SOLENOID 1
7 43516-MR5-000 RUBBER, MOUNTING 1
