F-5-20 - ABS MODULATOR

HONDA CBR650R CBR650RAN · 15 parts

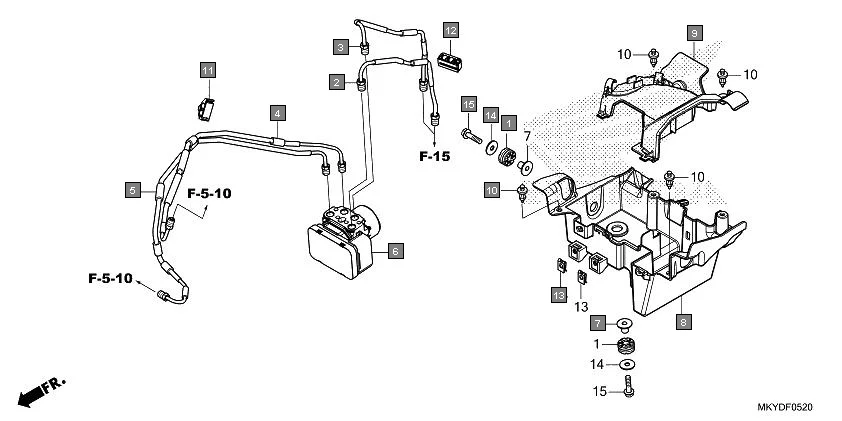

F-5-20 ABS MODULATOR assembly diagram for HONDA CBR650R CBR650RAN

Parts in This Assembly (15)

Ref # Part Number Description Qty
1 33705-KW7-900 RUBBER A TAIL LIGHT MOUNT 2
2 43311-MJE-DB0 PIPE COMP. A, RR. BRAKE 1
3 43312-MJE-DB0 PIPE COMP. B, RR. BRAKE 1
4 45125-MKN-D50 PIPE COMP. B, FR. BRAKE 1
5 45126-MKN-D50 PIPE COMP. C, FR. BRAKE 1
6 57110-MKN-D51 MODULATOR ASSY.(NISSIN) 1
7 61104-428-730 COLLAR, FR. FENDER(BLACK)..... (FOR RR.) 2
8 80111-MKY-D50 TRAY, ABS MODULATOR 1
9 80120-MKY-D50 COVER, ABS MODULATOR 1
10 90116-MCS-G00 RIVET, PUSH 4
11 90661-K87-L51 CLAMP, BRAKE PIPE(7.0X2) 1
12 90661-KVK-B11 CLIP, BRAKE PIPE(6.9X2) 1
13 90677-KAN-T00 NUT, CLIP, 5MM 2
14 94103-06700 WASHER, PLAIN, 6 MM 2
15 95701-06025-07 BOLT, FLANGE, 6X25 2
