F-24 - REAR FENDER

HONDA CBR150R CBR150RG · 26 parts

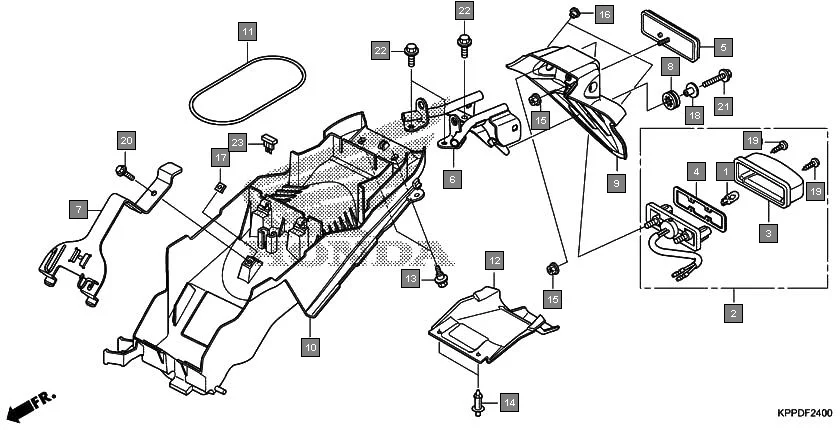

F-24 REAR FENDER assembly diagram for HONDA CBR150R CBR150RG

Parts in This Assembly (26)

Ref # Part Number Description Qty
1 33301-KYJ-901 BULB, WEDGE BASE(T10 12V 5W) 1
2 33720-KYJ-901 LIGHT ASSY., LICENSE(12V 5W) 1
3 33723-KYJ-901 COVER COMP. 1
4 33729-KSP-B01 PACKING, LENS 1
5 33741-KPL-902 REFLECTOR, REFLEX 1
6 50186-KPP-N00 STAY, RR. FENDER 1
7 50382-KPP-N00 BAND, BATTERY 1
8 64122-KV0-000 RUB B , SIDESHELTER 1
9 80100-KPP-N00 FENDER, RR. 1
10 80101-KPP-N00 FENDER B, RR. 1
11 80123-KPP-900 BAND, TOOL 1
12 80140-KPP-T00 COVER, RR. UNDER 1
13 90111-162-000 BOLT, FLANGE, 6MM 2
14 90116-SP0-003 CLIP, BUMPER SEAL 2
15 90301-KWN-901 NUT, U, 5MM(FUJI SEIMITSU)..... 3
16 90311-KTE-910 NUT REAR FENDER 2
17 90320-MM5-000 NUT, SPRING, 6MM 1
18 90501-425-000 COLLAR, 6.2X12 1
19 93901-24480 SCREW, TAPPING, 4 X 16 2
20 95701-06012-00 BOLT, FLANGE, 6X12 1
20 95702-06012-00 BOLT, FLANGE, 6X12 1
21 95701-06022-00 BOLT, FLANGE, SH. 6 X 22 1
21 95702-06022-00 BOLT, FLANGE, 6X22 1
22 95701-08012-00 BOLT,FLANGE, 8X12 3
22 95702-08012-00 BOLT, FLANGE, 8X12 3
23 98200-33000 FUSE, BLADE(30A) 1
