F-10 - FRONT FENDER

HONDA SP125 CBF125MEFT · 10 parts

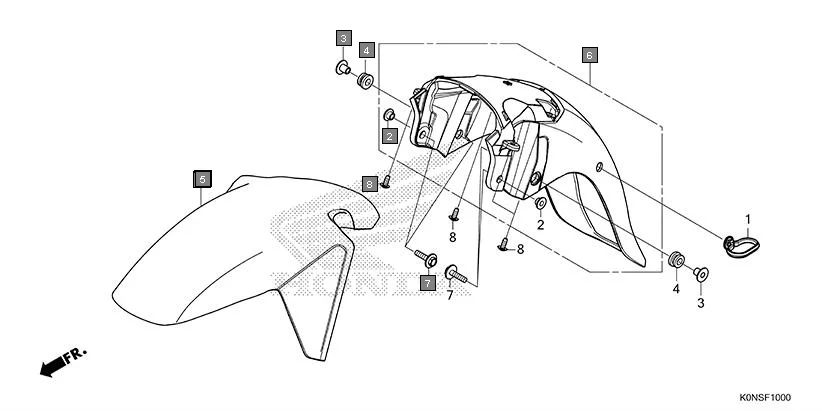

F-10 FRONT FENDER assembly diagram for HONDA SP125 CBF125MEFT

Parts in This Assembly (10)

Ref # Part Number Description Qty
2 61101-K0N-D00 COLLAR, 6.2X5 2
3 61103-KRY-900 COLLAR, A FR.FENDER 2
4 61105-KRY-900 RUBBER, FR.FENDER MTG. 2
5 61111-K0N-DZ0ZB FENDER A, FR.*PB123PA* PEARL SIREN BLUE-A 1
5 61111-K0N-DZ0ZD FENDER A, FR.*NHB05P* PEARL IGNEOUS BLACK 1
5 61111-K0N-DZ0ZE FENDER A, FR.*B227M* MAT MARVEL BLUE METALLIC 1
5 61111-K0N-DZ0ZF FENDER A, FR.*R355M* IMPERIAL RED METALLIC 1
5 61111-K0N-DZ0ZC FENDER A, FR.*NH303M* MAT AXIS GRAY METALLIC 1
6 61112-K0N-DZ0 FENDER B, FR. 1
7 93404-06025-08 BOLT, WASH, 6 X 25 4
