F-9-DRUM - FRONT WHEEL (DRUM)

Hero Glamour BSVI Techno OBD II(Jan,2023) · 11 parts

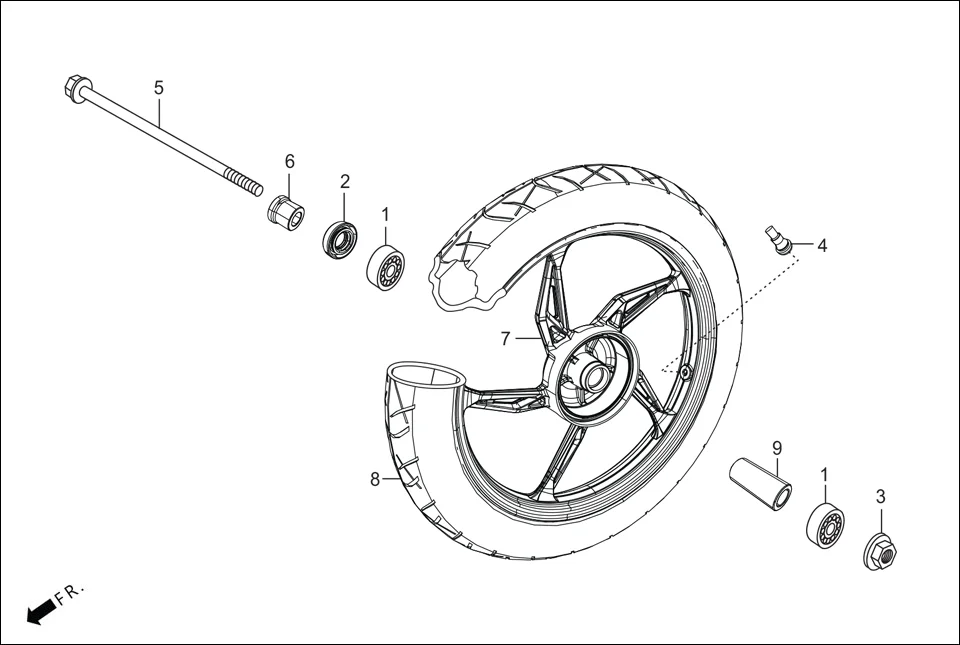

F-9-DRUM FRONT WHEEL (DRUM) assembly diagram for Hero Glamour BSVI Techno OBD II(Jan,2023)

Parts in This Assembly (11)

Ref # Part Number Description Qty
1 96140-63010-10 BEARING, RADIAL BALL, 6301U 2
2 91251-KPH-901 DUST SEAL, 21 X 37 X 7 1
3 90306-KTE-911 NUT, CASTLE, 12 MM 1
3 90306-KST-942 NUT, CASTLE, 12 MM 1
4 42753-KWF-90099 RIM VALVE 1
5 44301-KTR-700 AXLE, FR. WHEEL 1
6 44311-KRC-900 COLLAR, FR. WHEEL SIDE 1
7 44601-AAN-B0099 WHEEL COMP. FRONT 1
8 44711-AAN-B03 TYRE FRONT 1
8 44711-AAN-41099 TIRE FRONT (DRUM) 1
9 44620-400-000 COLLAR, FRONT DISTANCE 1
