F-17A - KICK STARTER/GEAR CHANGE PEDAL/SIDE STAND/

Hero Glamour BSVI Techno OBD II(Jan,2023) · 15 parts

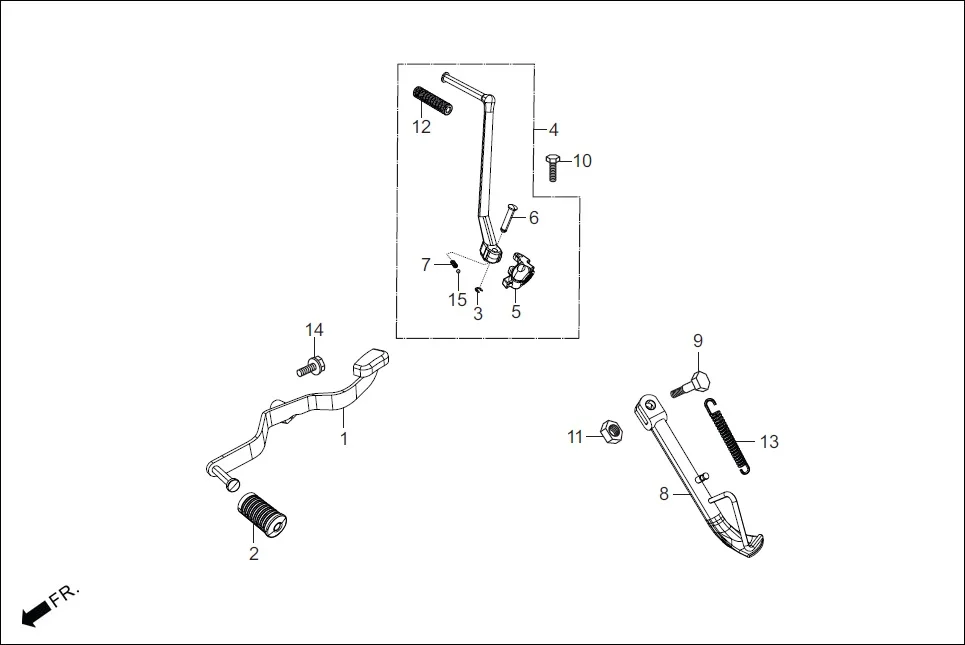

F-17A KICK STARTER/GEAR CHANGE PEDAL/SIDE STAND/ assembly diagram for Hero Glamour BSVI Techno OBD II(Jan,2023)

Parts in This Assembly (15)

Ref # Part Number Description Qty
1 24701-AAN-B00 PEDAL GEAR CHANGE 1
2 24781-KR3-770 RUBBER, CHANGE PEDAL 1
3 28293-KAG-900 CLIP, KICK STARTER 1
4 28300-AAC-800 ARM ASSY. COMP. KICK STATER 1
5 28302-AAC-800 JOINT, KICK ARM 1
6 28321-KTC-900 PIN, KICK STARTER 1
7 28333-124-000 SPRING, KICK STARTER STOPPER 1
8 50530-AAF-400 BAR COMP., SIDE STAND 1
9 90107-AAD-000 SCREW, SIDE STAND PIVOT 1
10 92101-08032-0A BOLT HEX., 8 X 32 1
11 94030-10000 NUT HEX., 10MM 1
12 95011-51000 RUBBER, A KICK STARTER 1
13 95014-72302 SPRING, C SIDE STAND 1
14 92000-06020-0A BOLT, HEX, 6 X 20 1
15 96211-08000 BALL STEEL 8 MM 1
