F-11 - REAR WHEEL

Hero Glamour BSVI Techno OBD II(Jan,2023) · 16 parts

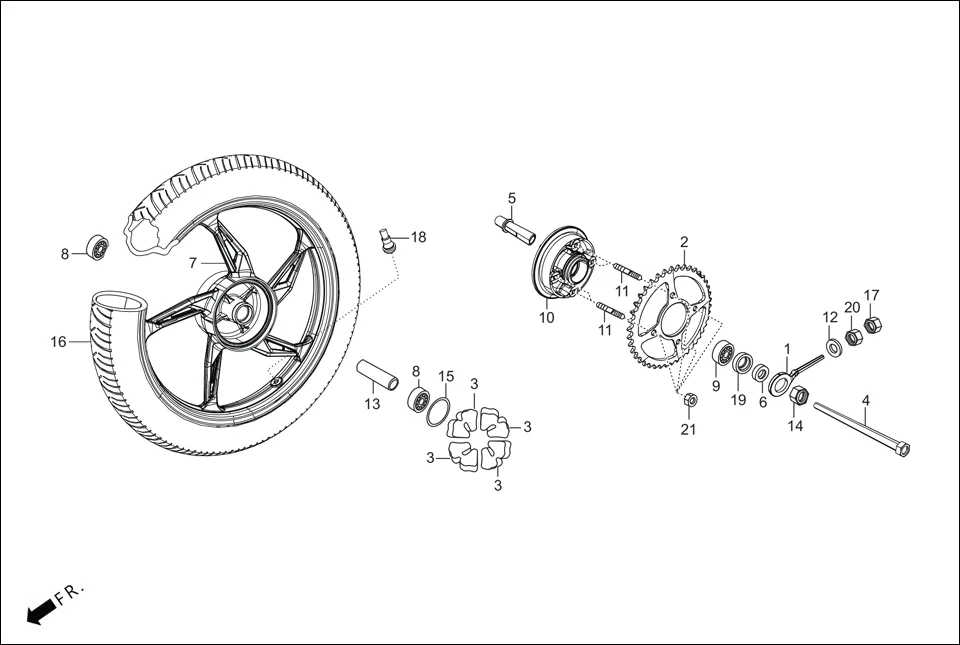

F-11 REAR WHEEL assembly diagram for Hero Glamour BSVI Techno OBD II(Jan,2023)

Parts in This Assembly (16)

Ref # Part Number Description Qty
1 40544-AAN-B00 ADJUSTER CHAIN L 1
2 41201-AAN-B00 SPROCKET FINAL DRIVEN 45T 1
3 41241-AAN-410 DAMPER, REAR WHEEL 4
4 42301-AAF-400 AXLE REAR WHEEL 1
5 42303-AAF-410 SLEEVE REAR WHEEL 1
6 42304-AAF-410 COLLAR RR.WHEEL SIDE (LH) 1
7 42601-AAN-B0099 WHEEL COMP REAR 1
9 96150-62030-10 BEARING, BALL RADIAL, 6203 (UU) 1
10 42611-KTC-900 FLANGE, FINAL DRIVEN 1
11 42615-198-900 BOLT, STUD., 8 X 42 4
13 42620-KTR-700 COLLAR, REAR AXLE DISTANCE 1
14 90307-001-000 NUT ,RR. AXLE SLEEVE 1
15 91304-704-000 O-RING 42 MM 1
16 42711-AAN-B03 TYRE REAR 1
19 90753-029-000 OIL SEAL, 27 X 40 X 6 1
21 90308-KWA-940 NUT PT. 8MM 4
