F-37-10 - FRONT WINKER

HONDA Activa125 SCV125K · 8 parts

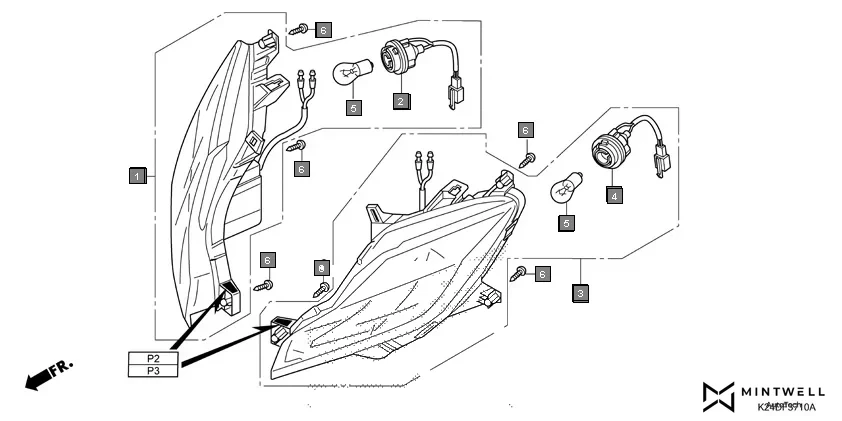

F-37-10 FRONT WINKER assembly diagram for HONDA Activa125 SCV125K

Parts in This Assembly (8)

Ref # Part Number Description Qty
1 33400-K24-P30 WINKER & POSITION ASSY., R. FR.(12V 10W)(P3) 1
1 33400-K24-P20 WINKER & POSITION ASSY., R.FR.(12V 10W)(P2) 1
2 33405-K24-G01 SOCKET COMP., R.(LUMAX) 1
3 33450-K24-P30 WINKER & POSITION ASSY., L. FR.(12V 10W)(P3) 1
3 33450-K24-P20 WINKER & POSITION ASSY., L. FR.(12V 10W)(P2) 1
4 33455-K24-G01 SOCKET COMP., L.(LUMAX) 1
5 34930-KWA-930 BULB, WINKER(12V 10W)(AMBER) 2
6 93903-35320 SCREW, TAPPING, 5X16 6
