F-2 - METER

HONDA Activa125 SCV125G · 7 parts

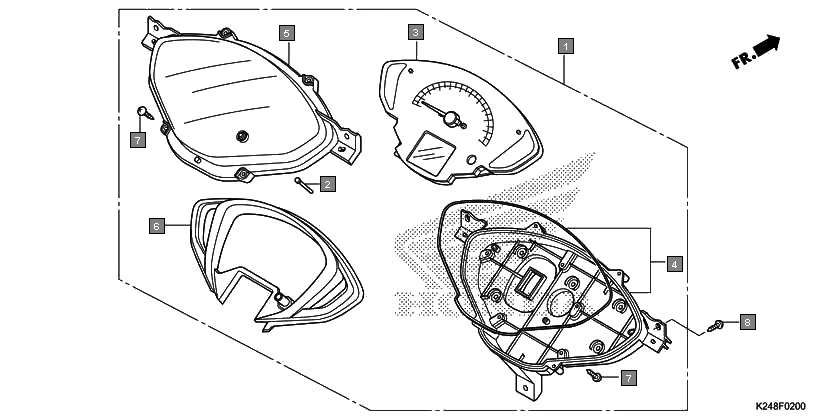

F-2 METER assembly diagram for HONDA Activa125 SCV125G

Parts in This Assembly (7)

Ref # Part Number Description Qty
1 37200-K24-901 SPEEDOMETER ASSY.(KPH) 1
2 37202-K24-901 ROD, SWITCH EXTENSION 1
3 37210-K24-901 SPEEDOMETER ASSY. 1
4 37212-K24-901 CASE ASSY., UNDER 1
5 37213-K24-901 LENS ASSY. 1
6 37302-K24-901 REFLECTOR ASSY. 1
7 93903-22480 SCREW TAPPING 3 X 16 10
