F-18 - AIR CLEANER

HONDA Activa125 SCV125G · 15 parts

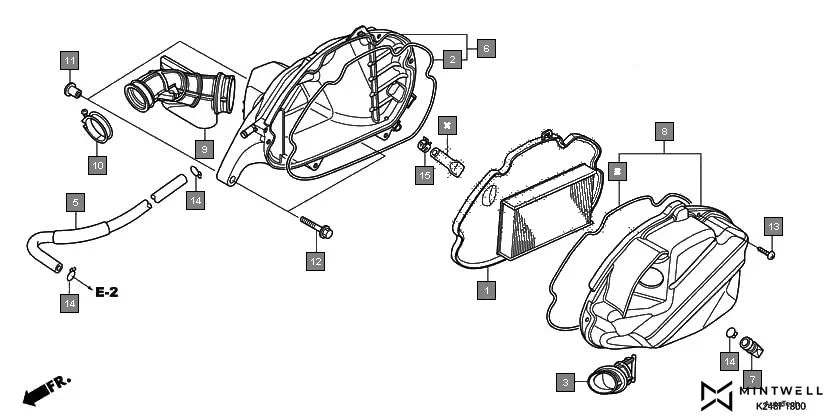

F-18 AIR CLEANER assembly diagram for HONDA Activa125 SCV125G

Parts in This Assembly (15)

Ref # Part Number Description Qty
1 17210-K24-900 ELEMENT COMP., AIR CLEANER 1
2 17213-K24-900 SEAL, AIR CLEANER 2
3 17215-K24-900 DUCT, AIR CLEANER 1
4 17216-KTP-900 TUBE, DRAIN 1
5 17218-K24-900 TUBE, BREATHER 1
6 17225-K24-900 CASE SUB ASSY., AIR CLEANER 1
7 17234-KCW-871 TUBE, AIR CLEANER DRAIN 1
8 17245-K24-900 COVER SUB ASSY., AIR CLEANER 1
9 17253-K24-900 TUBE, AIR CLEANER CONNECTING 1
10 17254-KWP-D00 BAND, AIR CLEANER CONNECTINGTUBE(40) 1
11 50731-KV3-770 COLLAR, PILLION STEP SET 2
12 93404-06040-07 BOLT, WASH, 6 X 40 2
13 93903-25480 SCREW TAPPING 5X20 6
14 95002-02130 CLIP B 12.5 TUBE 3
15 95002-41200-08 CLAMP, TUBE(D12) 1
