F-1-1 - HEADLIGHT(FIEM)

HONDA Activa SCV110H · 8 parts

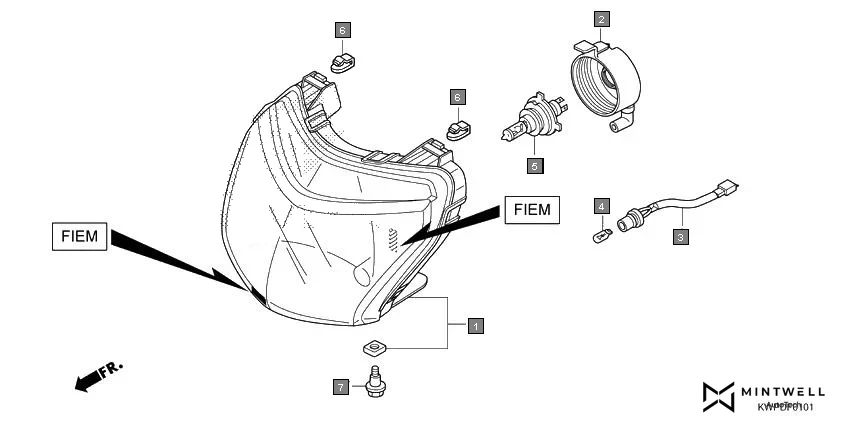

F-1-1 HEADLIGHT(FIEM) assembly diagram for HONDA Activa SCV110H

Parts in This Assembly (8)

Ref # Part Number Description Qty
1 33110-KWP-F02 HEADLIGHT UNIT(FIEM) 1
2 33112-K14-601 COVER, RUBBER 1
3 33150-KWP-F02 SOCKET ASSY., POSITION LIGHT 1
4 33301-KYJ-901 BULB, WEDGE BASE(T10 12V 5W) 1
5 34901-KTE-740 BULB, HEADLIGHT(HS1) (12V 35/35W)(PHILIPS) 1
5 34901-KVN-971 BULB HEAD LIGHT 1
6 53209-GAH-000 CLIP, HEADLIGHT 2
7 90101-GJ6-000 BOLT, ADJUST 1
