F-16 - AIR CLEANER

HONDA Eterno SC1504 · 19 parts

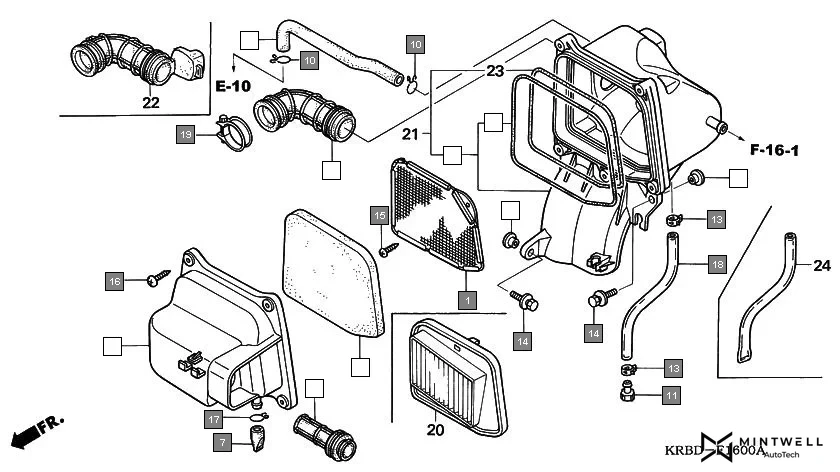

F-16 AIR CLEANER assembly diagram for HONDA Eterno SC1504

Parts in This Assembly (19)

Ref # Part Number Description Qty
1 17212-KRB-900 TRAP COMP., FLAME 1
2 17213-KRB-900 ELEMENT, AIR CLEANER 1
3 17215-KRB-900 DUCT, AIR CLEANER 1
4 17219-KRB-900 TUBE B, BREATHER 1
5 17225-KRB-900 CASE SUB ASSY., AIR CLEANER 1
6 17231-KRB-900 COVER, AIR CLEANER 1
7 17234-KCC-941 TUBE, AIR CLEANER DRAIN 1
8 17253-KRB-900 TUBE, AIR CLEANER CONNECTING 1
9 17254-KRB-900 SEAL, AIR CLEANER 1
10 17316-611-000 CLIP, BREATHER TUBE 2
11 17370-419-700 PLUG, BREATHER TUBE 1
12 17626-KRB-900 COLLAR, AIR CLEANER 3
13 90602-KPL-900 CLAMP, D12 TUBE 2
14 93404-06025-08 BOLT, WASH, 6 X 25 3
15 93901-25380 SCREW, TAPPING, 5X16 1
16 93903-25420 SCREW, TAPPING, 5X20 5
17 95002-02130 CLIP B 12.5 TUBE 1
18 95003-23024-60 TUBE, VINYL, 8X12X240 (95003-23001-60M) 1
19 95018-46250 BAND, AIR CLEANER CONNECTING TUBE(46) 1
