F-38-20 - IGNITION COIL

HONDA CBR650R CBR650RAL · 8 parts

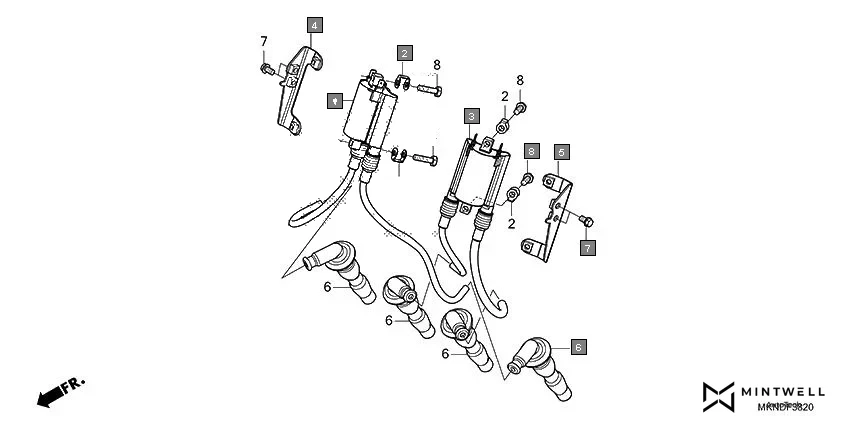

F-38-20 IGNITION COIL assembly diagram for HONDA CBR650R CBR650RAL

Parts in This Assembly (8)

Ref # Part Number Description Qty
1 30511-MKN-D51 COIL ASSY., IGNITION(#1,#4) 1
2 30520-GFM-900 SPACER, IGNITION COIL 4
3 30521-MKN-D51 COIL ASSY., IGNITION(#2,#3) 1
4 30550-MKN-D50 STAY COMP., R. IGNITION COIL 1
5 30560-MKN-D50 STAY COMP., L. IGNITION COIL 1
6 30700-MBG-003 CAP ASSY., NOISE SUPPRESSOR 4
7 90013-GHB-600 BOLT, FLANGE, 6X10 4
8 92101-06020-4J BOLT, HEX., 6 X 20 4
