F-5-20 - ABS MODULATOR

HONDA CBR650R CBR650RAL · 17 parts

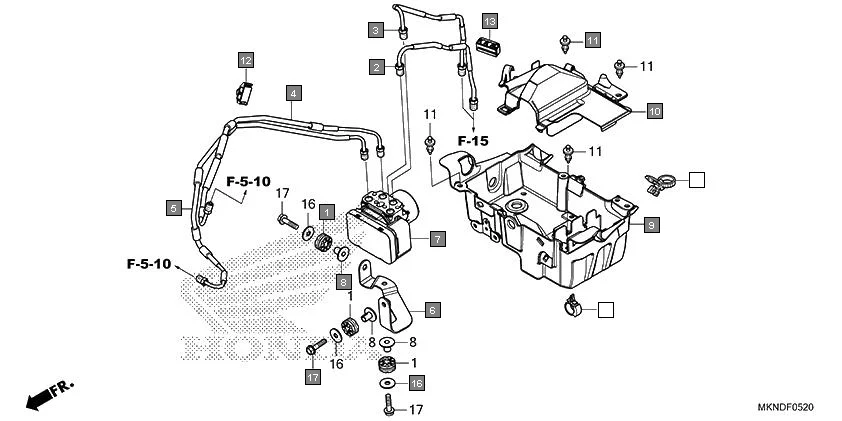

F-5-20 ABS MODULATOR assembly diagram for HONDA CBR650R CBR650RAL

Parts in This Assembly (17)

Ref # Part Number Description Qty
1 33705-KW7-900 RUBBER A TAIL LIGHT MOUNT 3
2 43311-MJE-DB0 PIPE COMP. A, RR. BRAKE 1
3 43312-MJE-DB0 PIPE COMP. B, RR. BRAKE 1
4 45125-MKN-D50 PIPE COMP. B, FR. BRAKE 1
5 45126-MKN-D50 PIPE COMP. C, FR. BRAKE 1
6 50345-MJE-DB0 STAY, ABS MODULATOR 1
7 57110-MKN-D51 MODULATOR ASSY.(NISSIN) 1
8 61102-KTY-D30 COLLAR, RADIATOR MOUNTING 3
9 80110-MKN-D50 TRAY COMP., ABS MODULATOR 1
10 80120-MKN-D50 COVER, ABS MODULATOR 1
11 90116-MCS-G00 RIVET, PUSH 4
12 90661-K87-L51 CLAMP, BRAKE PIPE(7.0X2) 1
13 90661-KVK-B11 CLIP, BRAKE PIPE(6.9X2) 1
14 90672-SB2-003 STRAP, CABLE, 105MM(BLACK) 1
15 90684-ZA0-601 CLIP, HARNESS 1
16 94103-06700 WASHER, PLAIN, 6 MM 3
17 95701-06025-07 BOLT, FLANGE, 6X25 3
