F-10 - FRONT BRAKE CALIPER

HONDA CBR650F CBR650FAG · 17 parts

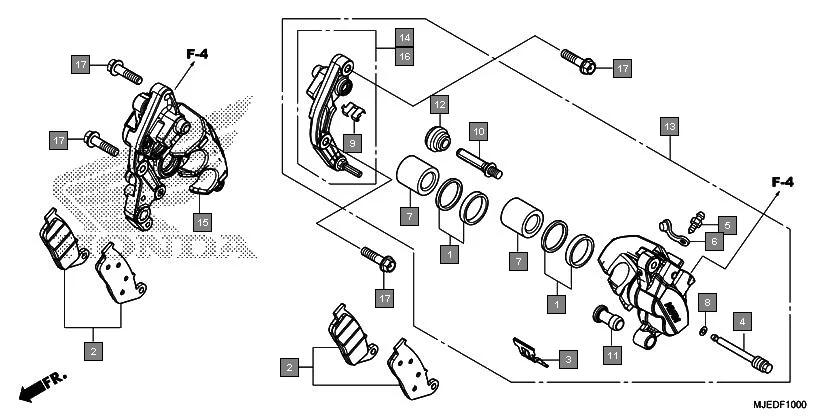

F-10 FRONT BRAKE CALIPER assembly diagram for HONDA CBR650F CBR650FAG

Parts in This Assembly (17)

Ref # Part Number Description Qty
1 06451-GE2-405 SEAL SET, PISTON 4
2 06455-MJE-D02 PAD SET, FR. 2
3 43108-MCT-006 SPRING, PAD 2
4 43215-KZ4-J41 PIN, HANGER 2
5 43352-568-003 SCREW, BLEEDER(NISSIN) 2
6 43353-461-771 CAP, BLEEDER 2
7 45107-MN5-006 PISTON 4
8 45111-MAJ-G41 STOPPER RING 2
9 45112-ML7-921 RETAINER 2
10 45131-ML7-921 BOLT A, PIN 2
11 45132-166-016 BOOT, PIN BUSH(NISSIN) 2
12 45133-MA3-006 BOOT B 2
13 45150-MJE-D01 CALIPER SUB ASSY., L. FR. (NISSIN) 1
14 45190-MJE-D01 BRACKET SUB ASSY., L. FR. 1
15 45250-MJE-D11 CALIPER SUB ASSY., R. FR. (NISSIN) 1
16 45290-MGZ-J11 BRACKET SUB ASSY., R. FR. 1
17 90131-KBV-003 BOLT, FLANGE, 8X32(SAGA) 4
