F-34 - REAR FENDER

HONDA SP160 CBF160FSR · 10 parts

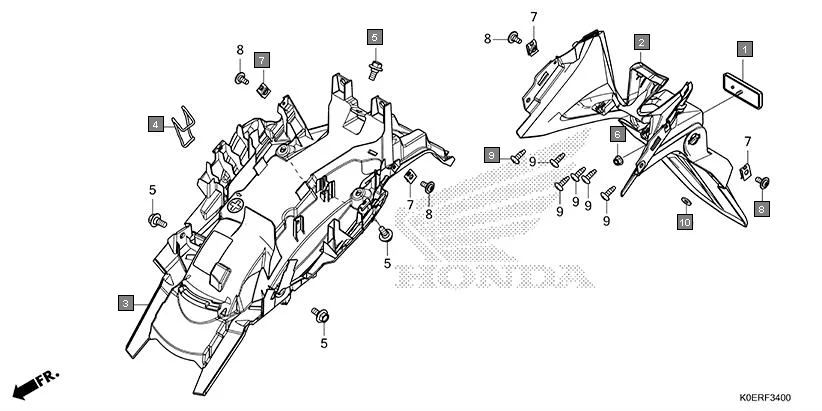

F-34 REAR FENDER assembly diagram for HONDA SP160 CBF160FSR

Parts in This Assembly (10)

Ref # Part Number Description Qty
1 33741-KPL-902 REFLECTOR, REFLEX 1
2 80110-K0E-DF0ZA FENDER SET A, RR.(WL) *TYPE1* 1
3 80121-K0E-DF0 FENDER B, RR. 1
4 80124-K26-900 BAND, TOOL 1
5 90111-162-000 BOLT, FLANGE, 6MM 5
6 90301-KWN-901 NUT, U, 5MM(FUJI SEIMITSU)..... 1
7 90654-K0L-D00 NUT, CLIP, 5MM 4
8 91509-GE2-760 SCREW, WASHER, 5 X 11.5 4
9 93903-35380 SCREW TAPPING 5X16 6
10 90501-K0Y-D00 WASHER, PLAIN, 5MM 2
