F-11 - FRONT FORK

HONDA SP160 CBF160FSR · 26 parts

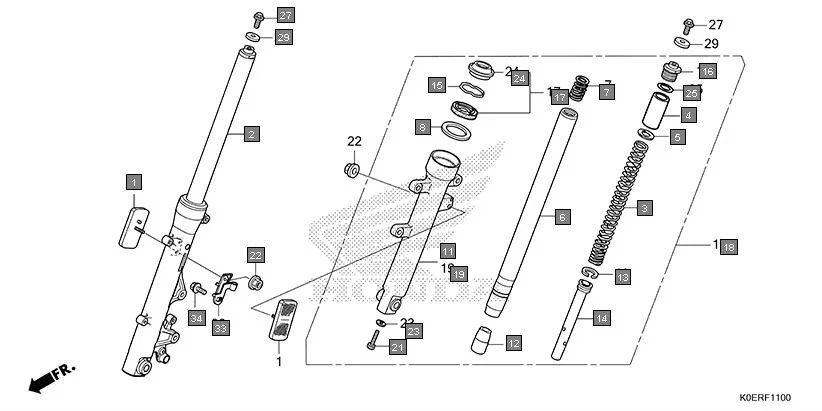

F-11 FRONT FORK assembly diagram for HONDA SP160 CBF160FSR

Parts in This Assembly (26)

Ref # Part Number Description Qty
1 33740-KZK-951 REFLECTOR, FR. SIDE REFLEX 2
2 51400-K0E-DF1 FORK ASSY., R. FR.(ENDURANCE) 1
3 51401-K0E-D01 SPRING, FR. FORK 2
4 51403-K0E-D01 SPACER, TUBE 2
5 51404-K23-902 JOINT, SPRING 2
6 51410-K0E-D01 PIPE COMP., FR. FORK 2
7 51412-K0E-D01 SPRING, REBOUND 2
8 51413-K0E-D01 RING, BACK UP 2
11 51420-K0E-D21 CASE COMP., R. FR. BOTTOM 1
12 51432-KTE-672 PIECE, OIL LOCK(ETPL) 2
13 51437-K23-902 RING, PISTON 2
14 51440-K0E-DF1 PIPE, SEAT 2
15 90651-K0E-D01 RING, OIL SEAL STOPPER 2
16 90123-K23-902 BOLT A, FR. FORK 2
17 51490-K0E-D01 SEAL SET, FR. FORK 2
18 51500-K0E-DF1 FORK ASSY., L. FR.(ENDURANCE) 1
19 51520-K0E-D01 CASE COMP., L. FR. BOTTOM 1
21 90116-K23-902 BOLT, SOCKET, 8MM 2
22 90301-KWN-901 NUT, U, 5MM(FUJI SEIMITSU)..... 2
23 90544-K23-902 WASHER, SPECIAL, 8MM 2
24 51425-K0E-D01 SEAL, DUST 2
25 91351-K23-902 O-RING 2
27 90123-KRM-860 BOLT, FR. FORK 2
29 90521-KSP-900 WASHER, 10.3MM 2
33 38516-K0E-D20 CLAMPER, SPEED SENSOR CORD 1
34 95701-06012-07 BOLT, FLANGE, 6X12 1
