F-36 - TAILLIGHT

HONDA CB Unicorn 160 CBF160AL · 13 parts

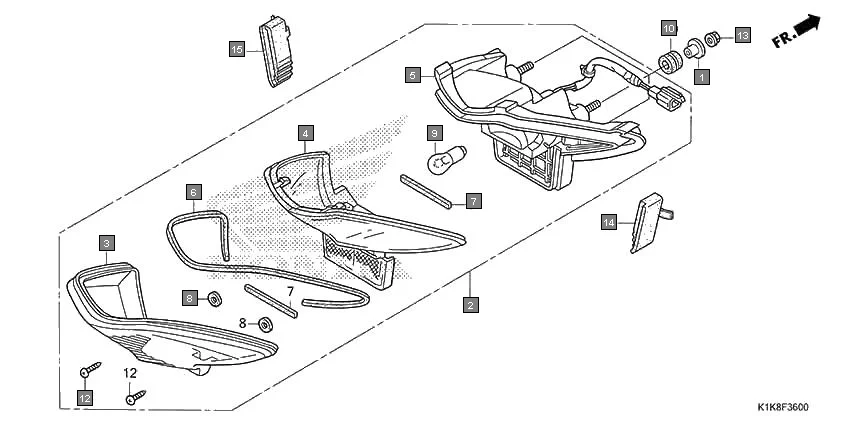

F-36 TAILLIGHT assembly diagram for HONDA CB Unicorn 160 CBF160AL

Parts in This Assembly (13)

Ref # Part Number Description Qty
1 61104-428-730 COLLAR, FR. FENDER(BLACK)..... (FOR RR.) 3
2 33701-K1K-D01 TAILLIGHT UNIT(12V 21/5W) 1
3 33702-KSP-911 LENS, TAILLIGHT 1
4 33703-KSP-911 LENS COMP., TAILLIGHT INNER 1
5 33710-K1K-D01 BASE COMP., TAILLIGHT 1
6 33715-KSP-911 PACKING(1) 1
7 33716-KSP-911 PACKING(2) 2
8 33717-KSP-911 PACKING(3) 2
9 34907-KVN-901 BLUB, TAIL & STOP LIGHT 1
10 61103-357-000 RUBBER FR. FENDER MOUNT 3
12 33704-K1K-D00 SCREW, TAPPING, 4X16 2
14 33731-K1K-D00 RUBBER, R. TAILLIGHT MOUNTING 1
15 33732-K1K-D00 RUBBER, L. TAILLIGHT MOUNTING 1
