F-34 - REAR FENDER

HONDA CB350 CB350CR · 29 parts

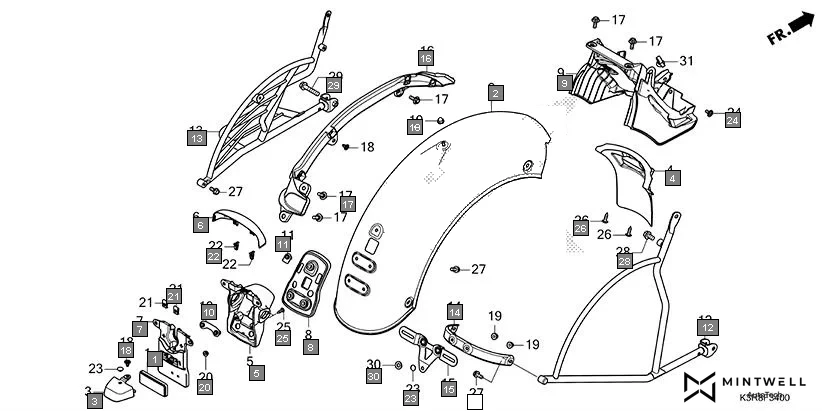

F-34 REAR FENDER assembly diagram for HONDA CB350 CB350CR

Parts in This Assembly (29)

Ref # Part Number Description Qty
1 33741-KPL-902 REFLECTOR, REFLEX 1
2 80100-K3R-D00ZA FENDER COMP., RR. *NH1* BLACK 1
3 80103-K3R-D00 COVER, LICENSE LIGHT 1
4 80105-K3R-D00 MUDGUARD, RR. 1
5 80120-K3R-D00 BASE, TAILLIGHT 1
6 80125-K3R-D00ZB COVER, TAILLIGHT *NH1* BLACK 1
7 80130-K3R-D00 COVER, TAILLIGHT BASE 1
8 80140-K3R-D00 RUBBER, RR. FENDER 1
9 80200-K3R-D00 COVER, RR. FENDER UNDER 1
10 80250-K3R-D00 PLATE A, TAILLIGHT MOUNT 1
11 80251-K3R-D00 PLATE B, TAILLIGHT MOUNT 1
12 81110-K3R-D00 STAY COMP., R. RR. FENDER SUPPORT 1
13 81120-K3R-D00 STAY COMP., L. RR. FENDER SUPPORT 1
14 81130-K3R-D00 PLATE, RR. FENDER INNER 1
15 84700-K3R-D00 BRACKET, NUMBER PLATE 1
16 84702-K3R-D00 COVER, HARNESS 1
17 90100-K80-C00 BOLT, FLANGE, 6MM 5
18 90116-K0A-E11 RIVET, PUSH, 6MM 2
19 90151-K0Z-900 NUT, CAP, 6MM 3
20 90301-KWN-901 NUT, U, 5MM(FUJI SEIMITSU)..... 1
21 90344-KTE-910 NUT, CLIP, 4MM 2
22 90666-K59-A11 CLIP, SNAP FITTING(PO) 2
23 90852-K3R-D00 PLUG, HOLE 2
24 91509-GE2-760 SCREW, WASHER, 5 X 11.5 1
25 93903-24420 SCREW,TAPPING,4 X 16 2
26 93903-25480 SCREW TAPPING 5X20 2
28 95701-08014-07 BOLT, FLANGE, 8X14 1
29 95701-08040-07 BOLT FLANGE,8 X 40 1
30 90501-K0Y-D00 WASHER, PLAIN, 5MM 2
