F-21-20 - FUEL TANK COVER

HONDA CB200X CB190XR · 20 parts

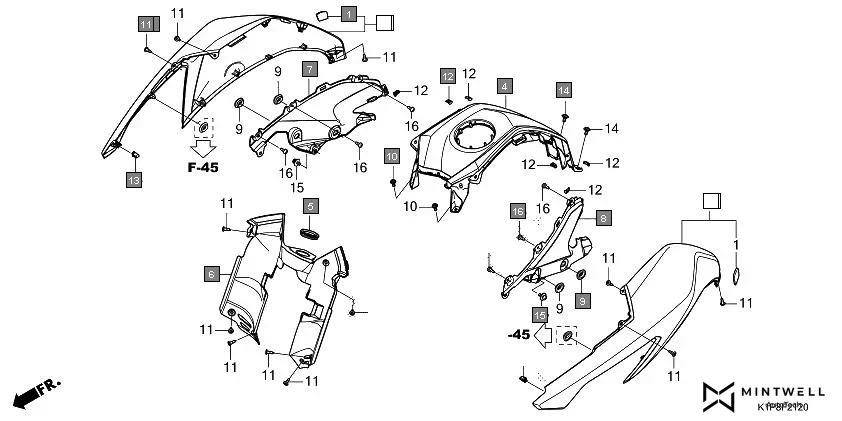

F-21-20 FUEL TANK COVER assembly diagram for HONDA CB200X CB190XR

Parts in This Assembly (20)

Ref # Part Number Description Qty
1 64413-K1P-D00 FILM, TANK COVER PROTECTOR 2
2 64415-K1P-D00ZA COVER ASSY., R. FUEL TANK(WL) *TYPE4* 1
2 64415-K1P-D00ZB COVER ASSY., R. FUEL TANK(WL) *TYPE3* 1
2 64415-K1P-D00ZC COVER ASSY., R. FUEL TANK(WL) *TYPE2* 1
2 64415-K1P-D00ZD COVER ASSY., R. FUEL TANK(WL) *TYPE1* 1
3 64425-K1P-D00ZA COVER ASSY., L. FUEL TANK(WL) *TYPE4* 1
3 64425-K1P-D00ZB COVER ASSY., L. FUEL TANK(WL) *TYPE3* 1
3 64425-K1P-D00ZC COVER ASSY., L. FUEL TANK(WL) *TYPE2* 1
3 64425-K1P-D00ZD COVER ASSY., L. FUEL TANK(WL) *TYPE1* 1
4 64431-K1P-D00 COVER, FUEL TANK CENTER 1
5 64460-K1L-D00 COVER, KEY 1
6 64461-K1P-D00 COVER, FUEL TANK INNER 1
7 64481-K1P-D00 COVER, R. FUEL TANK LOWER 1
8 64491-K1P-D00 COVER, L. FUEL TANK LOWER 1
9 83551-GE2-000 GROMMET, AIR CLENER CASE 4
10 90101-GE0-000 SCREW, HINGE PATCH 2
12 90651-K14-A31 CLIP, SLIDE 6
14 91509-GE2-760 SCREW, WASHER, 5 X 11.5 2
15 93894-05010-07 SCREW-WASHER, 5X10 2
16 93903-24280 SCREW, TAPPING, 4X10 6
