F-1C - WATER PUMP

Hero XTREME 250R(Mar., 2025) · 3 parts

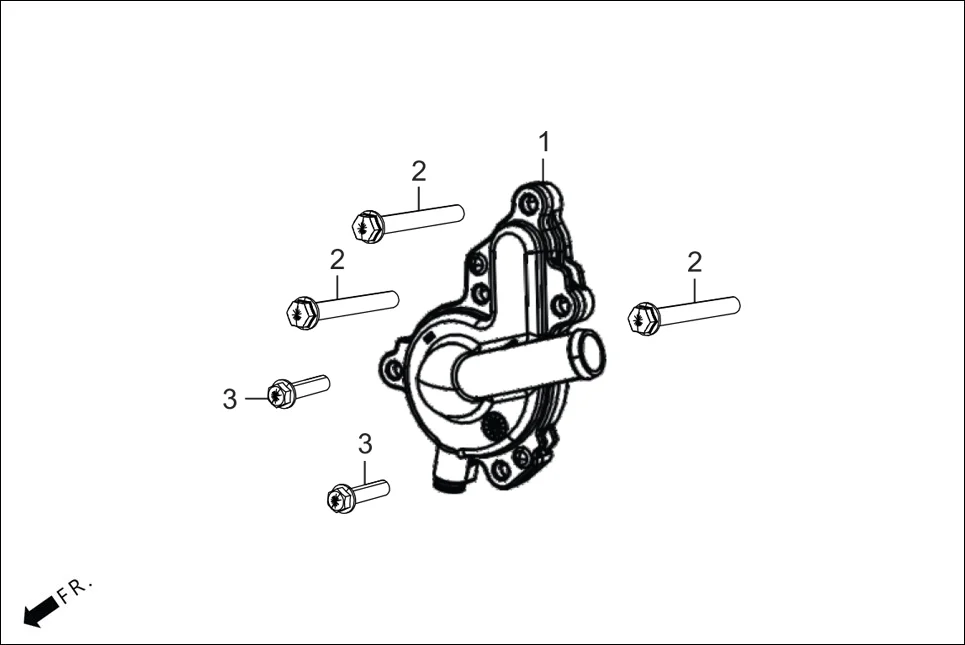

F-1C WATER PUMP assembly diagram for Hero XTREME 250R(Mar., 2025)

Parts in This Assembly (3)

Ref # Part Number Description Qty
1 ACWAE1K000000G WATER PUMP ASSY 1
2 96001-06055-00 BOLT FLANGE SH 6X55 4
3 96001-06020-00 BOLT, FLANGE, SH. 6 X 20 1
