F-7 - FRONT WHEEL

Hero Xtreme 200S (May, 2019) · 20 parts

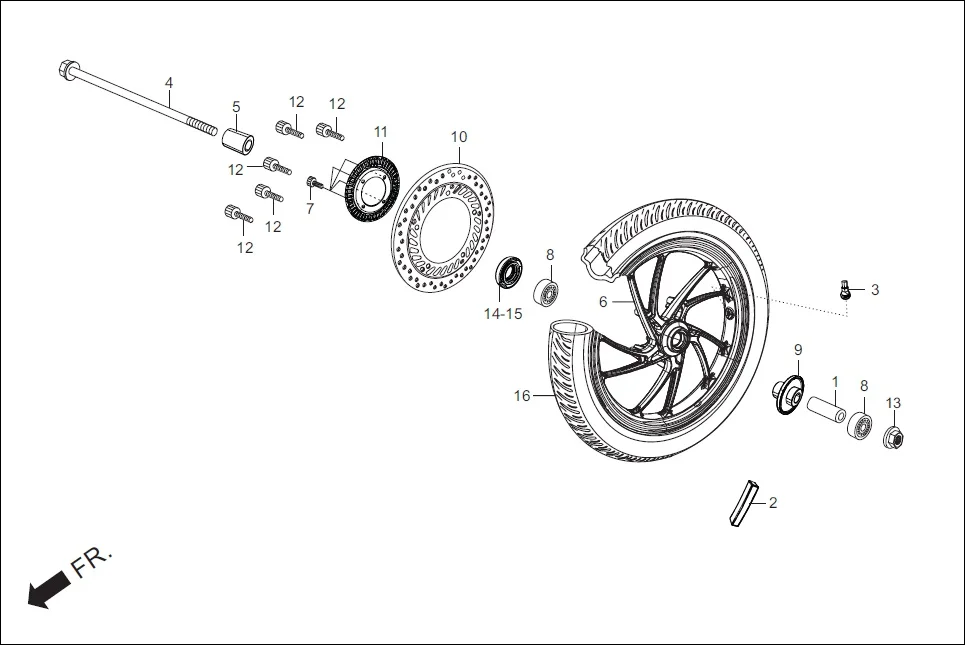

F-7 FRONT WHEEL assembly diagram for Hero Xtreme 200S (May, 2019)

Parts in This Assembly (20)

Ref # Part Number Description Qty
1 42620-KTR-700 COLLAR, REAR AXLE DISTANCE 1
2 42703-AAB-A00 WEIGHT BALANCE 5 1
2 42704-AAB-A00 WEIGHT BALANCE 10 1
2 42705-AAB-A00 WEIGHT BALANCE 20 1
2 42707-AAB-A00 WEIGHT BALANCE 15 1
3 42753-KWF-90099 RIM VALVE 1
4 44301-AAB-A00 AXLE FR WHEEL 1
5 44311-KPL-900 COLLAR, FR. WHEEL SIDE 1
6 K44446AABMA00S KIT, WHEEL COMP. FRONT 1
7 96600-05012-10 BOLT SOCKET 5X12 4
8 96140-63010-10 BEARING, RADIAL BALL, 6301U 2
9 44802-AAB-A00 SLEEVE FR WHEEL (LH) 1
10 45251-KRY-971 DISK, FR BRAKE 1
11 45252-AAB-A00 SENSOR RING FR DISC 1
12 90105-KL8-741 BOLT, FR.DISK, 8 X 24 5
13 90306-KST-942 NUT, CASTLE, 12 MM 1
13 90306-KTE-911 NUT, CASTLE, 12 MM 1
14 90755-229-000 OIL SEAL, 21 X 37 X 7 1
15 91251-KPH-901 DUST SEAL, 21 X 37 X 7 1
16 44711-AAB-A01 TYRE, FR. 1
