F-29A - REAR HUGGER FENDER/COVER ASSY. SEAT(OPTIONAL)

Hero XTREME 160 4V FLAT PILLION(JULY, 2024) · 35 parts

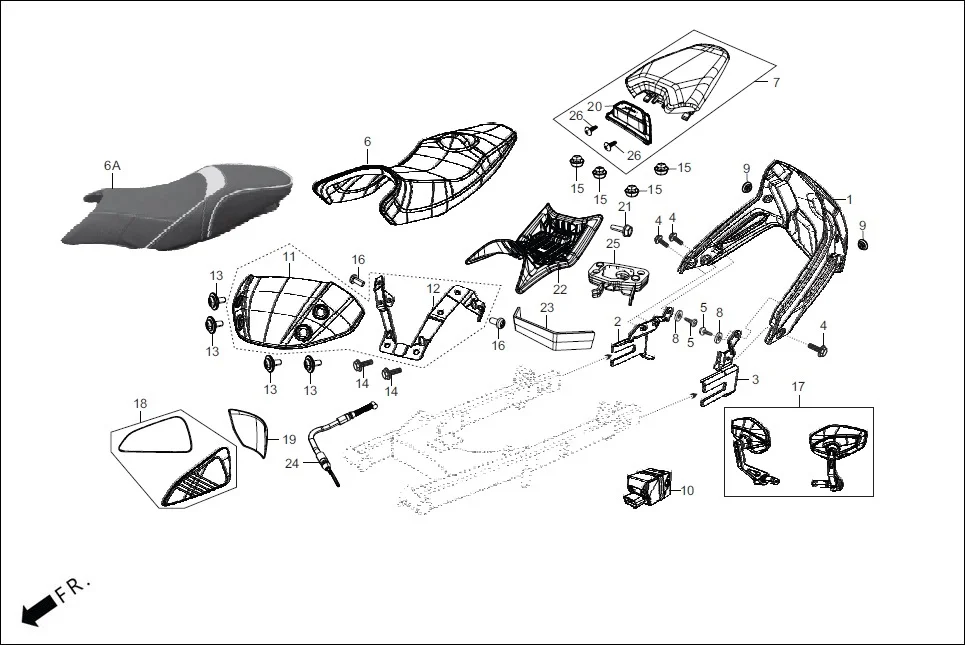

F-29A REAR HUGGER FENDER/COVER ASSY. SEAT(OPTIONAL) assembly diagram for Hero XTREME 160 4V FLAT PILLION(JULY, 2024)

Parts in This Assembly (35)

Ref # Part Number Description Qty
1 80125-ABZ-000 REAR HUGGER FENDER 1
2 52107-AAB-A00 STAY HUGGER FENDER RH 1
3 52108-AAB-A00 STAY HUGGER FENDER LH 1
4 90111-187-000 BOLT, FLANGE. 6 MM 3
5 93903-35280 SCREW, TAPPING, 5 X 12 2
6 ACREB0G0000BNG COVER ASSY. SEAT (SHOOTING NIGHT STAR ME.) 1
6 ACREB0G0000DRG COVER ASSY. SEAT (MATT SLATE BLACK) 1
6 ACREB0G0000EEG COVER ASSY. SEAT (MET. AERIS BROWN - MATT) 1
6 99631-ACR-000 COVER ASSY. SEAT 1
6 99630-ACR-000 COVER ASSY. SEAT 1
6 99632-ACR-000 COVER ASSY. SEAT 1
7 7730A-ACR-4102 SEAT COMP PILLION (MET. AERIS BROWN) 1
7 7730A-ACR-410C SEAT COMP PILLION 1
7 7730A-ACR-410F SEAT COMP PILLION (MATTE SLATE BLACK) 1
8 94102-08700 WASHER PLAIN 8MM 2
9 90862-AAB-300 PLUG,FLY SCREEN 2
10 57111-ACR-000 HECU MINIMAB SPD 1
11 99674-ACR-0000-20 WINDSCREEN 1
12 64141-ACR-000 STAY WINDSCREEN 1
13 91509-05012-0F SCREW PAN 5X12 4
14 96001-06032-00 BOLT, FLANGE, SH., 6 X 32 2
15 50354-428-000 STOPPER,RUBBERB 4
16 93500-05016-1G SCREW, PAN, 5 X 16 2
17 9968B-ACR-001 BAR END MIRROR ASSEMBLY KIT 1
18 1754B-ACR-000 PAD TANK KIT 1
19 17547-ACR-000 PAD TANK CENTER 1
20 88140-ACR-410C PILLION SEAT ORNAMENT (SHOOTING NIGHT STAR ME.) 1
20 88140-ACR-410F PILLION SEAT ORNAMENT (MATTE SLATE BLACK) 1
20 88140-ACR-4102 PILLION SEAT ORNAMENT (MET. AERIS BROWN - MATT) 1
21 95701-06022-07 BOLT,FLANGE,6 X 22 1
22 77100-ACR-410 SEAT COMP RIDER 1
23 90810-ACR-220 RUBBER SEAL 1
24 77156-ACR-300 CABLE SEAT LOCK 1
25 77170-ACF-000 BRKT D COMP SEAT LOCK 1
26 93903-34310 SCREW TAPPING M4X12 1
