F-5_CONNECT - FRONT FENDER

Hero XPULSE 200 OBDII 4V(April,2023) · 8 parts

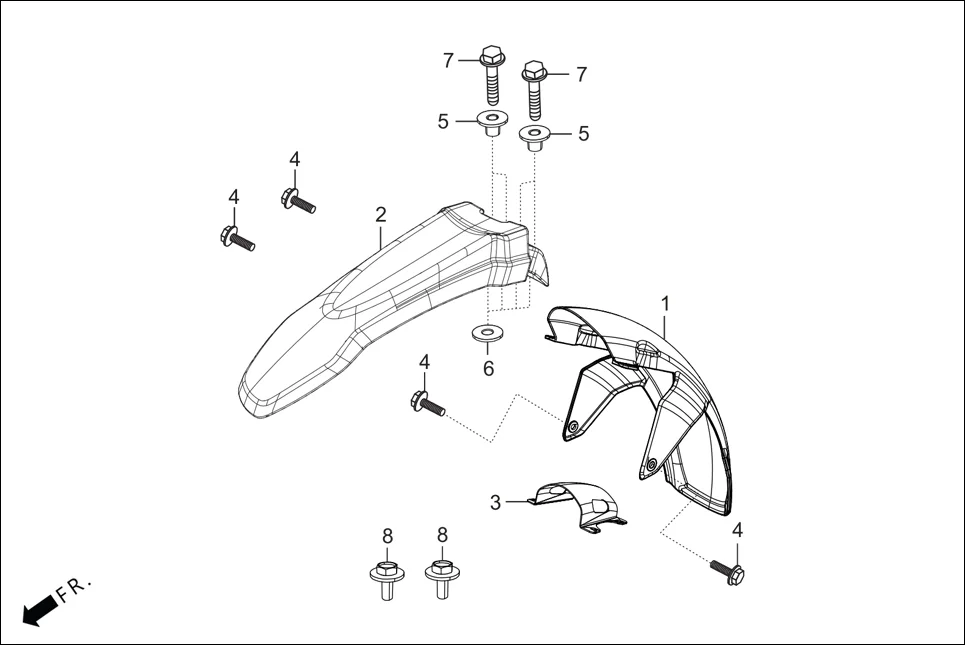

F-5_CONNECT FRONT FENDER assembly diagram for Hero XPULSE 200 OBDII 4V(April,2023)

Parts in This Assembly (8)

Ref # Part Number Description Qty
1 61100-ABW-100 FR FENDER A 1
2 61000-ABW-L00A SET FENDER B FRONT (MOON YELLOW) 1
2 61000-ABW-L00C SET FENDER B FRONT (MAT AXIS GRAY METALLIC) 1
3 61102-ABW-100 STAY FRONT FENDER 1
4 90111-187-000 BOLT, FLANGE. 6 MM 4
5 90502-KVE-900 COLLAR RUBBER CUSHION 4
6 90525-030-000 WASHER, PLAIN 4
8 93404-06016-07 BOLT-WASHER, 6 X 16 2
