F-25B_CONNECT - GRIP REAR

Hero XPULSE 200 OBDII 4V(April,2023) · 12 parts

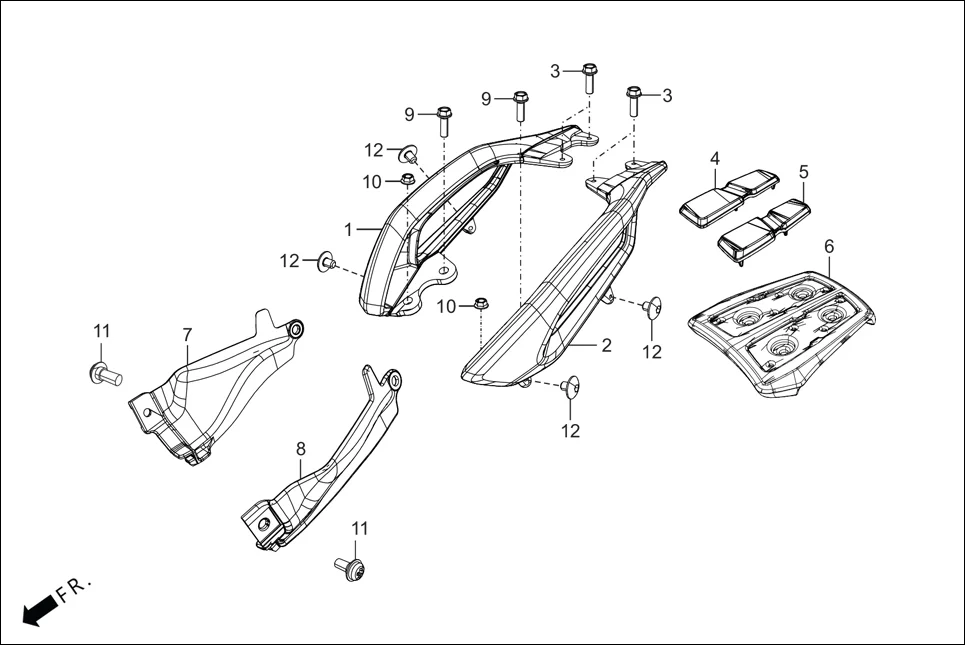

F-25B_CONNECT GRIP REAR assembly diagram for Hero XPULSE 200 OBDII 4V(April,2023)

Parts in This Assembly (12)

Ref # Part Number Description Qty
1 50400-ABW-L00C GRIP R REAR 1
1 50400-ABW-L00Y GRIP R REAR 1
2 50450-ABW-L00C GRIP L REAR 1
2 50450-ABW-L00Y GRIP L REAR 1
4 81301-ABW-000 RUBBER GRIP REAR R 1
5 81302-ABW-000 RUBBER GRIP REAR L 1
6 81300-ABW-900 LUGGAGE CARRIER CENTER 1
6 81300-ABW-000U LUGGAGE CARRIER CENTER (IRON NAIL SILVER ME.) 1
7 77210-ABW-000 COVER GRIP R 1
8 77220-ABW-000 COVER GRIP L 1
9 95701-08025-00 BOLT, FLANGE 8 X 25 2
12 90107-ABW-L00 BOLT SPL 6X8 4
