F-2 - SPEEDOMETER / CABLE

Hero Xpulse 200 4V(July 2022) · 10 parts

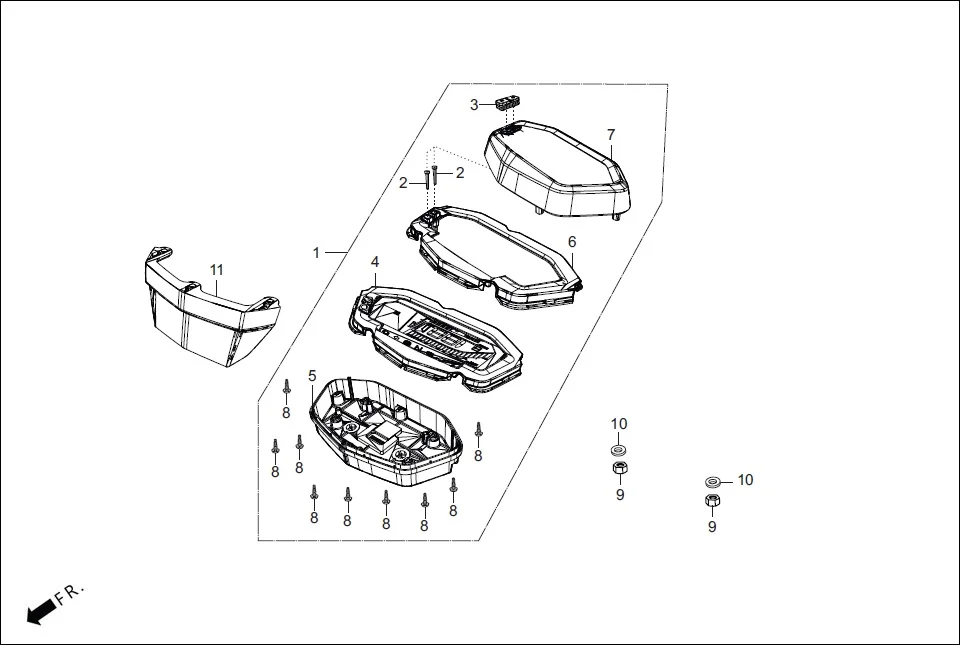

F-2 SPEEDOMETER / CABLE assembly diagram for Hero Xpulse 200 4V(July 2022)

Parts in This Assembly (10)

Ref # Part Number Description Qty
1 37100-ABW-901 METER ASSY COMB 1
2 37202-ABW-001 KEY TOP 2
3 37203-ABW-001 SW RUBBER 1
5 37610-ABW-001 LOWER CASE ASSY 1
6 37611-ABW-201 REFLECTOR ASSY 1
7 37612-ABW-001 UPPER CASE ASSY 1
8 93903-22480 SCREW TAPPING 3 X 16 9
9 94001-06070-0S NUT, HEX., 6 MM 2
10 94103-06700 WASHER, PLAIN, 6 MM 2
11 37101-ABW-001 COVER METER ASSY COMB 1
