F-14 - SIDE COVER

Hero SPLENDOR PLUS OBD2B(Apr., 2025) · 14 parts

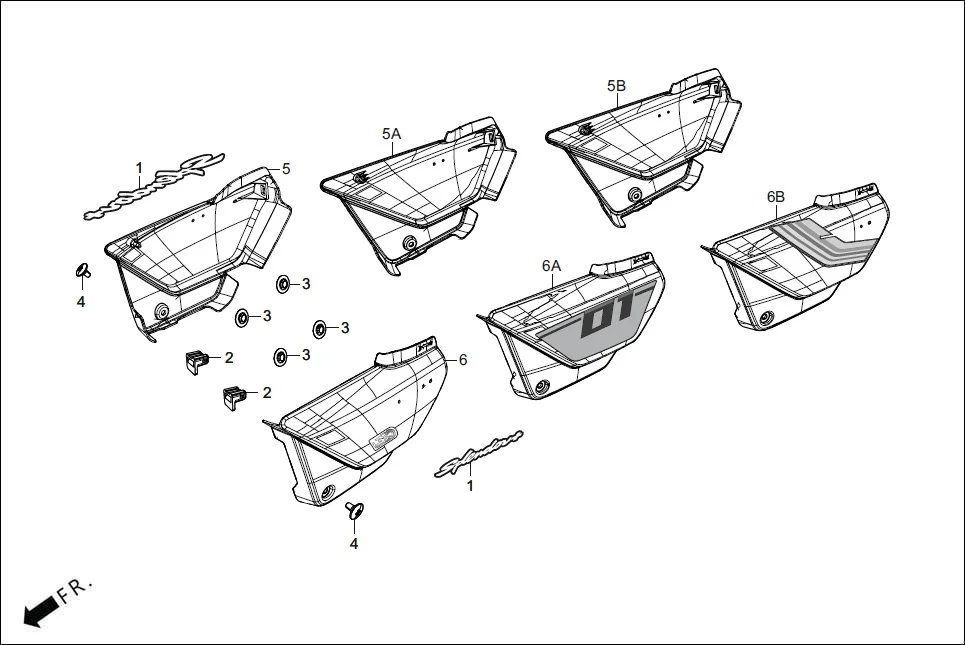

F-14 SIDE COVER assembly diagram for Hero SPLENDOR PLUS OBD2B(Apr., 2025)

Parts in This Assembly (14)

Ref # Part Number Description Qty
1 87117-AAE-100 EMBLEM, SIDE COVER 2
1 87117-AAE-D00 EMBLEM SIDE COVER 2
1 ADHNB4E004000G EMBLEM COVER SIDE 2
2 83502-KCC-900 GROMMET, SIDE COVER 2
3 90313-172-000 NUT, SPEED ,4MM 4
4 90381-KWA-940 SCREW SPECIAL 6×13 2
5 83500-AAE-A00R SET, ‘R’ SIDE COVER (BLACK NH-1) 1
5 83500-ADH-700C SET, ‘R’ SIDE COVER (MAT AXIS GRAY METALLIC) 1
5 83500-ADH-700J SET R SIDE COVER (MATT VERNIER GREY) 1
5 ADHNS6A0020BPG SET COVER SIDE RH (INDUSTRIAL DARK GREY) 1
6 83600-AAE-A00R SET, ‘L’ SIDE COVER (BLACK NH-1) 1
6 83600-ADH-700C SET, ‘L’ SIDE COVER (MAT AXIS GRAY METALLIC) 1
6 83600-ADH-700J SET L SIDE COVER (MATT VERNIER GREY) 1
6 ADHNS6A0030BPG SET COVER SIDE LH (INDUSTRIAL DARK GREY) 1
