F-28A - (OPTIONAL)

Hero HF DELUXE BLACK_BF THB(Sept.,2024) · 15 parts

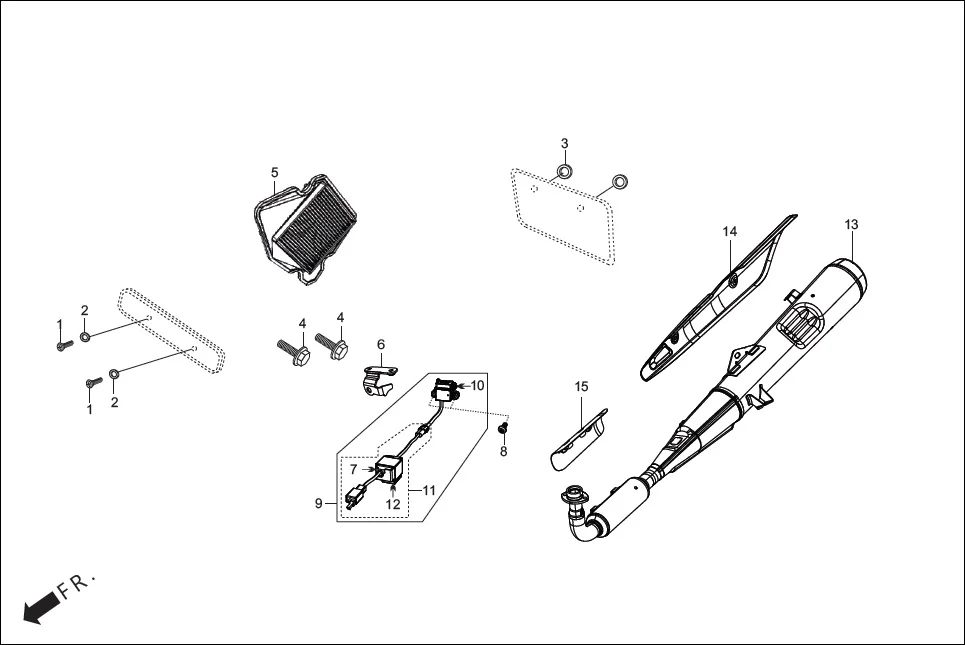

F-28A (OPTIONAL) assembly diagram for Hero HF DELUXE BLACK_BF THB(Sept.,2024)

Parts in This Assembly (15)

Ref # Part Number Description Qty
1 93500-05010-1A SCREW, PAN, 5X10 2
4 90083-ACK-000 BOLT KNOCK 5MM 2
6 53115-ACK-420 STAY USB CHARGER 1
7 31309-ACK-421 USB CONTROLLER 1
7 31309-ACK-422 USB CONTROLLER 1
8 93500-04016-0G SCREW PAN 4X16 2
9 31300-ACK-420099 USB CHARGER ASSY 1
10 31308-ACK-421 USB PORT 1
10 31308-ACK-422 USB PORT 1
11 3130B-ACK-421 USB CONTROLLER ASSY 1
11 3130B-ACK-422 USB CONTROLLER ASSY 1
12 31307-ACK-421 CUSHION USB UNIT 1
12 31307-ABZ-601 CUSHION USB UNIT 1
14 18355-AFA-200 COVER MUFFLER ASSY 1
15 18331-ACK-000 COVER CAT PROTECTOR 1
