F-7 - FLOOR PANEL

Hero Destini 125 (Oct, 2018) · 13 parts

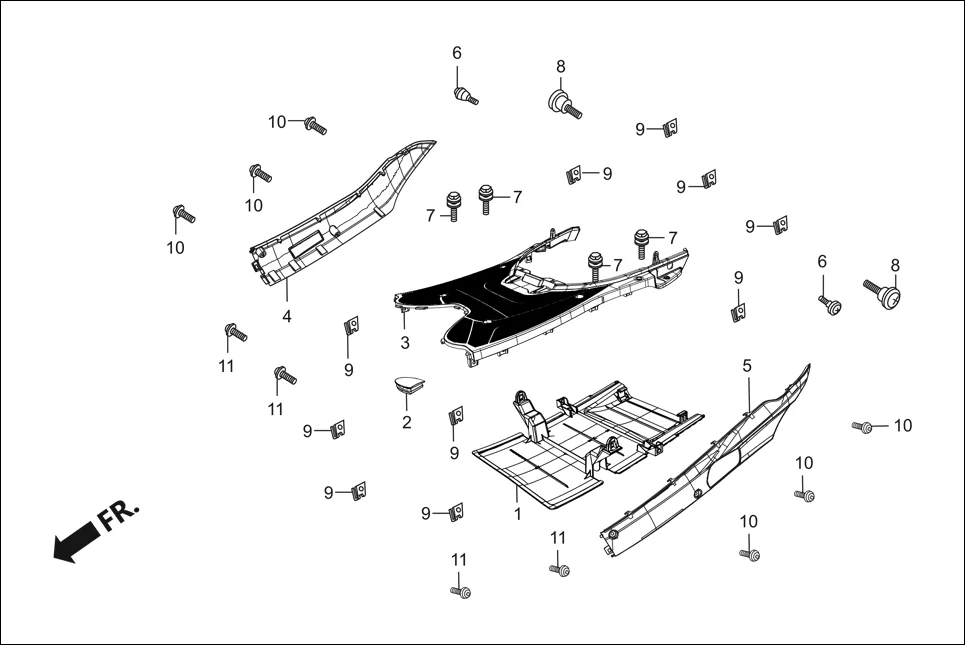

F-7 FLOOR PANEL assembly diagram for Hero Destini 125 (Oct, 2018)

Parts in This Assembly (13)

Ref # Part Number Description Qty
1 50621-ABS-000 COVER UNDER 1
2 64150-AAY-000 PANEL FLOOR RUBBER CAP 1
3 64310-ABS-000 PANEL FLOOR 1
4 64320-ABS-000R COVER R FLOOR SIDE PBM (NH-B08M) 1
4 64320-ABS-000S COVER R FLOOR SIDE PSW (WH-004P) 1
4 64320-ABS-000T COVER R FLOOR SIDE NOBLE RED (RD-021M) 1
4 64320-ABS-000U COVER R FLOOR SIDE CH BRONZE (RD-022M) 1
5 64330-ABS-000R COVER L FLOOR SIDE PBM (NH-B08M) 1
5 64330-ABS-000S COVER L FLOOR SIDE PSW (WH-004P) 1
5 64330-ABS-000T COVER L FLOOR SIDE NOBLE RED (RD-021M) 1
5 64330-ABS-000U COVER L FLOOR SIDE CH BRONZE (RD-022M) 1
6 90101-087-720 SCREW, HEAD LIGHT SET 2
7 90111-187-000 BOLT, FLANGE. 6 MM 4
