F-4 - SWITCH & RELAY

Hero Destini 125 (Oct, 2018) · 11 parts

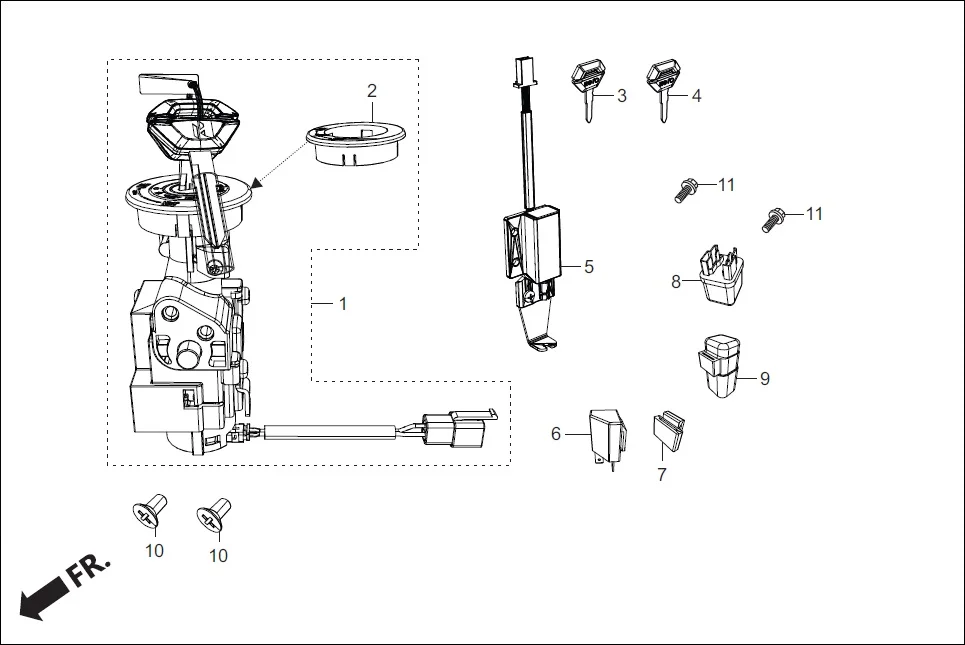

F-4 SWITCH & RELAY assembly diagram for Hero Destini 125 (Oct, 2018)

Parts in This Assembly (11)

Ref # Part Number Description Qty
1 35010-ABS-00099 KEY SET 1
2 35103-AAW-001 DUMMY CAP 1
3 35121-ABS-000 KEY BLANK NO. 1 1
4 35122-ABS-000 KEY BLANK NO. 2 1
5 35380-ABS-001 SW ASSY THROTTLE I3S 1
6 38301-AAE-20099 RELAY COMP., WINKER 1
7 38306-GE7-000 SUSPENSION, WINKER RELAY 1
8 38501-AAE-30099 RELAY COMP START 1
9 38506-AAW-301 SUSP. START RELAY 1
10 90164-KPL-900 SCREW, FLAT, U LOCK, 6X12 2
11 95701-05016-00 BOLT FLANGE 5X16 2
