F-12-VX - SEAT

Hero Destini 125 (Oct, 2018) · 10 parts

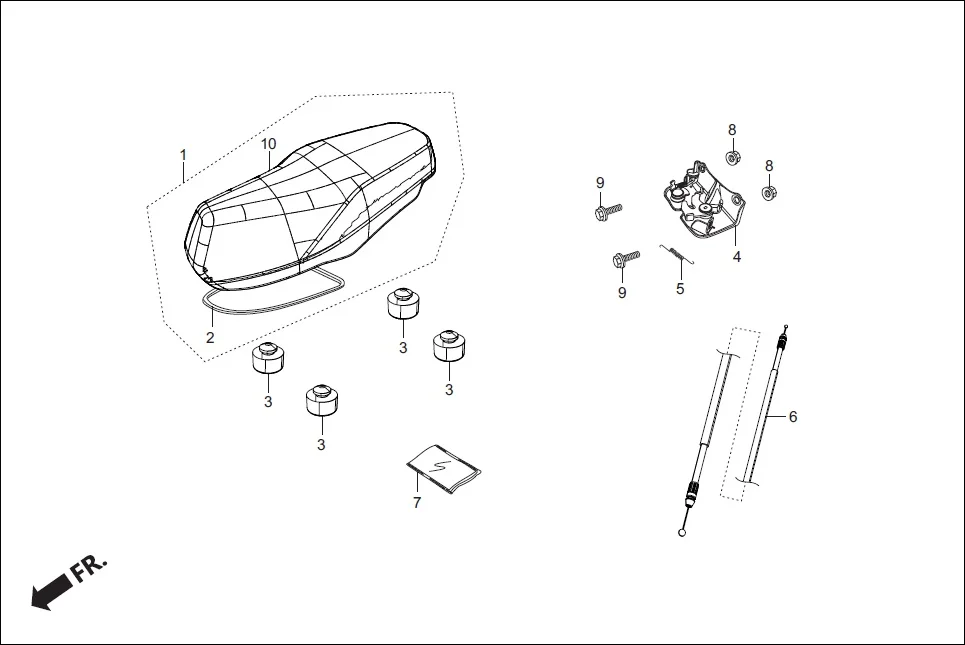

F-12-VX SEAT assembly diagram for Hero Destini 125 (Oct, 2018)

Parts in This Assembly (10)

Ref # Part Number Description Qty
1 77200-ABS-000 SEAT COMP DOUBLE 1
2 77115-AAW-000 RUBBER, SEAL 1
3 77206-KG8-900 RUBBER, SEAT SETTING 4
4 77236-AAW-000 SEAT CATCH COMP. 1
5 77236-GBL-000 SPRING SEAT CATCH 1
6 77243-AAW-30099 CABLE SEAT LOCK 1
7 77251-KPL-900 BAG, SERVICE BOOK 1
8 94050-06000 NUT, FLANGE, 6 MM 2
9 95701-06016-00 BOLT, FLANGE, 6X16 2
10 7720A-AAY-000 COVER ASSY. SEAT 1
