F-8A_LX - BODY COVER

Hero DESTINI 125 BS6 OBD2(Apr., 2025) · 6 parts

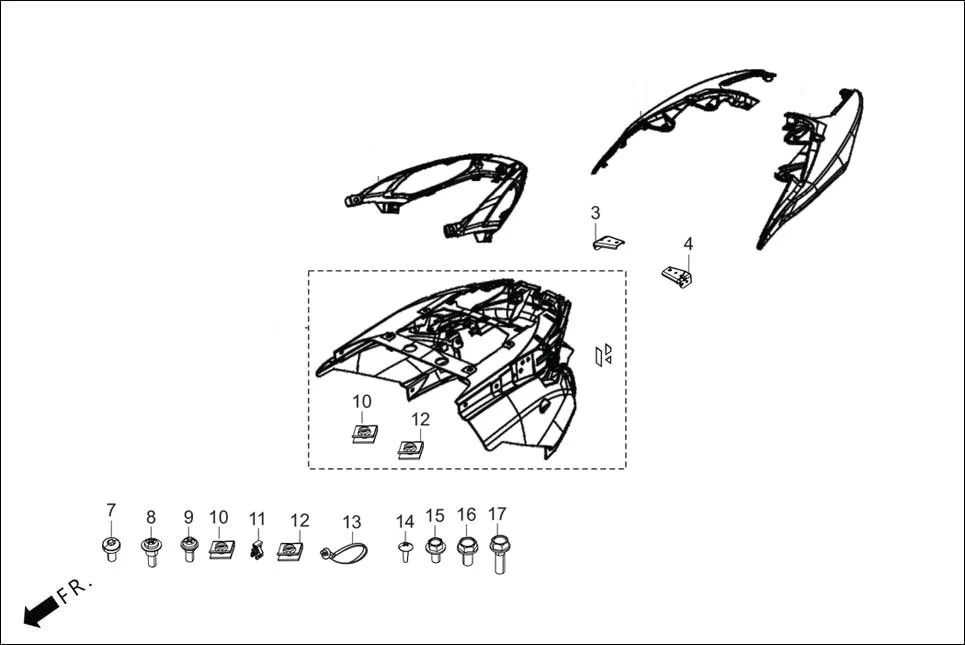

F-8A_LX BODY COVER assembly diagram for Hero DESTINI 125 BS6 OBD2(Apr., 2025)

Parts in This Assembly (6)

Ref # Part Number Description Qty
3 83528-ABS-400 STAY COVER RR RH 1
4 83628-ABS-400 STAY COVER RR LH 1
8 90102-GB2-720 SCREW, PAN, 5X16 3
9 90103-KVN-900 SCREW, PAN 5 X 13.5 4
13 91541-ABG-000 CLIP BAND 1
15 95701-05010-00 BOLT FLANGE 5X10 4
