F-2-LX - HANDLE COVER(SPEEDOMETER ASSY.)

Hero DESTINI 125 BS6 OBD2(Apr., 2025) · 7 parts

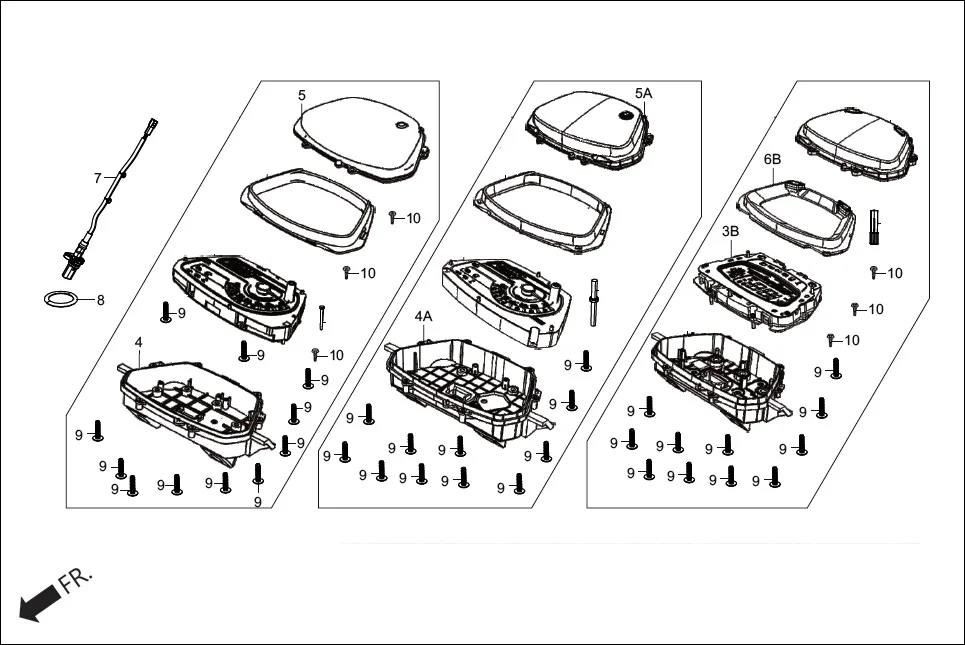

F-2-LX HANDLE COVER(SPEEDOMETER ASSY.) assembly diagram for Hero DESTINI 125 BS6 OBD2(Apr., 2025)

Parts in This Assembly (7)

Ref # Part Number Description Qty
3 37210-ABS-411 SPEEDOMETER COMP 1
4 37212-ABS-401 CASE UNDER ASSY 1
4 37212-ABS-402 CASE UNDER ASSY 1
5 37213-ABS-401 GLASS ASSY 1
5 37213-ABS-402 GLASS ASSY 1
6 37302-ABS-411 REFELECTOR ASSY 1
9 37214-KV7-671 SCREW, TAPPING, 3 X 12 11
