F-8 - BODY COVER

HONDA Activa SCV110G · 36 parts

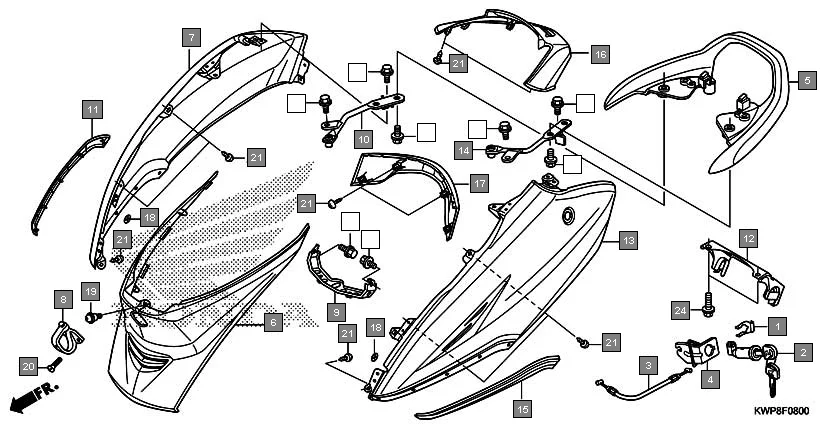

F-8 BODY COVER assembly diagram for HONDA Activa SCV110G

Parts in This Assembly (36)

Ref # Part Number Description Qty
1 75582-KCW-870 SET SPG, LOCK KEY 1
2 77239-KWP-901 KEY, SEAT LOCK(JAY USHIN) 1
2 77239-KWP-D21 KEY, SEAT LOCK(MINDA) 1
3 77240-KWP-F00 CABLE, SEAT LOCK 1
4 77241-KWP-901 STAY, SEAT LOCK 1
5 77300-KWP-D00ZA GRIP, RR. *NH35M* CLOUD SILVER METALLIC 1
6 80151-KWP-F00ZA COVER, CENTER *NH1* BLACK 1
7 83500-KWP-F00ZZ COVER COMP., R. BODY 1
8 83508-KPL-900 HOOK, LUGGAGE 1
9 83510-KWP-F00ZZ STAY, FR. BODY COVER 1
10 83511-KWP-F00ZZ PIPE, R. RR. GRIP SUPPORT 1
11 83520-KWP-F01 MOUL, R. BODY COVER 1
12 83560-KWP-F00 HINGE, BODY COVER 1
13 83600-KWP-F00ZZ COVER COMP., L. BODY 1
14 83611-KWP-F00ZZ PIPE, L. RR. GRIP SUPPORT 1
15 83620-KWP-F01 MOUL, L. BODY COVER 1
16 83750-KWP-F00ZA COVER, RR. CENTER *YR329M* MAJESTIC BROWN METALLIC 1
16 83750-KWP-F00ZB COVER, RR. CENTER *R357M* LUSTY RED METALLIC 1
16 83750-KWP-F00ZC COVER, RR. CENTER *NH1* BLACK 1
16 83750-KWP-F00ZD COVER, RR. CENTER *NHB63P* PEARL AMAZING WHITE 1
16 83750-KWP-F00ZE COVER, RR. CENTER *NHA04M* GENY GRAY METALLIC 1
16 83750-KWP-F00ZF COVER, RR. CENTER *B220M* TRANCE BLUE METALLIC 1
17 83751-KWP-F00ZA COVER, RR. CENTER LOWER *YR329M* MAJESTIC BROWN METALLIC 1
17 83751-KWP-F00ZB COVER, RR. CENTER LOWER *R357M* LUSTY RED METALLIC 1
17 83751-KWP-F00ZC COVER, RR. CENTER LOWER *NH1* BLACK 1
17 83751-KWP-F00ZD COVER, RR. CENTER LOWER *NHB63P* PEARL AMAZING WHITE 1
17 83751-KWP-F00ZE COVER, RR. CENTER LOWER *NHA04M* GENY GRAY METALLIC 1
17 83751-KWP-F00ZF COVER, RR. CENTER LOWER *B220M* TRANCE BLUE METALLIC 1
18 90302-KPL-660 NUT, PUSH, 3MM 10
19 91509-GE2-760 SCREW, WASHER, 5 X 11.5 1
20 93600-05012-0G SCREW FLAT 5X12 2
21 93903-34380 SCREW, TAPPING, 4X12 14
23 95701-08012-08 BOLT, FLANGE, 8X12 4
23 95702-08012-08 BOLT, FLANGE, 8X12 4
24 95701-10020-08 BOLT, FLANGE, 10X20 2
24 95702-10020-08 BOLT, FLANGE, 10X20 2
