F-26 - CANISTER

HONDA CB300R CBF300NAK · 15 parts

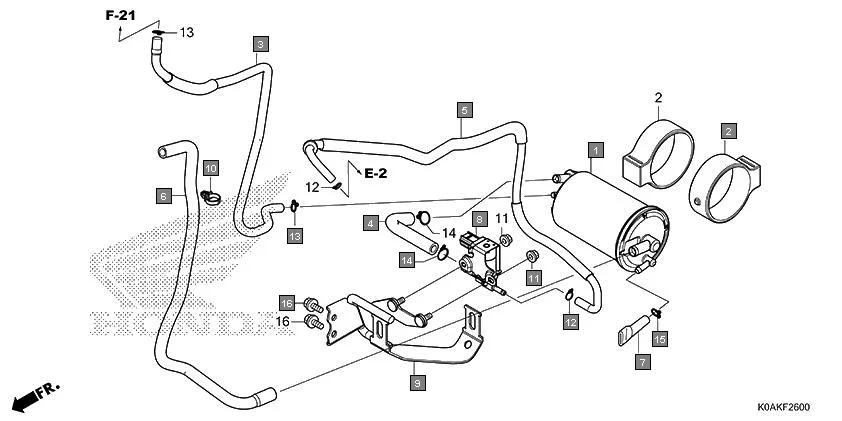

F-26 CANISTER assembly diagram for HONDA CB300R CBF300NAK

Parts in This Assembly (15)

Ref # Part Number Description Qty
1 17310-K98-E01 CANISTER COMP. 1
2 17311-K35-V00 RUBBER, CANISTER MOUNT 2
3 17413-K98-E00 TUBE B, CHARGE 1
4 17414-K98-E00 TUBE A, PURGE 1
5 17415-K0A-E10 TUBE B, PURGE 1
6 17416-K98-E00 TUBE, AIR 1
7 17431-K87-L00 TUBE, DRAIN 1
8 36162-KPN-A71 VALVE, PURGE CONTROL SOLENOID 1
9 50185-K98-J00 BRACKET, CANISTER 1
10 90659-734-K51 CLIP, HARNESS(NIFCO) 1
11 94050-05070 NUT, FLANGE, 5MM 2
12 95002-02070 CLIP, B-7 TUBE 2
13 95002-02080 CLIP, TUBE 2
14 95002-02120 CLIP, TUBE(B12) 2
15 95002-50000 CLIP, C9 TUBE 1
