F-43 - FRONT COWL

HONDA Hornet 2.0 CBF190MAN · 15 parts

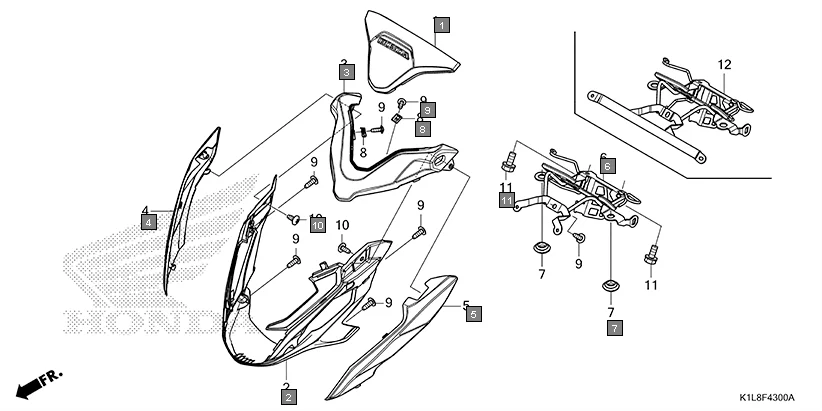

F-43 FRONT COWL assembly diagram for HONDA Hornet 2.0 CBF190MAN

Parts in This Assembly (15)

Ref # Part Number Description Qty
1 61300-K1L-D00ZA VISOR SET, FR.(WL) *TYPE1* 1
2 61302-K1L-D00 COWL, FR. 1
3 61303-K1L-D00 COWL, FR. UPPER 1
4 61305-K1L-D00ZB GARNISH, R. FR. *NH303M* MAT AXIS GRAY METALLIC 1
4 61305-K1L-D00ZC GARNISH, R. FR. *NHB05P* PEARL IGNEOUS BLACK 1
4 61305-K1L-D00ZD GARNISH, R. FR. *B227M* MAT MARVEL BLUE METALLIC 1
4 61305-K1L-D00ZE GARNISH, R. FR. *R395M*. MAT SANGRIA RED METALLIC 1
5 61306-K1L-D00ZB GARNISH, L. FR. *NH303M* MAT AXIS GRAY METALLIC 1
5 61306-K1L-D00ZC GARNISH, L. FR. *NHB05P* PEARL IGNEOUS BLACK 1
5 61306-K1L-D00ZD GARNISH, L. FR. *B227M* MAT MARVEL BLUE METALLIC 1
5 61306-K1L-D00ZE GARNISH, L. FR. *R395M*. MAT SANGRIA RED METALLIC 1
6 61312-K1L-D00 STAY, FR. COWL UPPER 1
8 90344-KTE-910 NUT, CLIP, 4MM 2
9 93903-24380 SCREW TAPPING, 4 X 12 7
10 93903-25280 SCREW, TAPPING 5X12 2
