F-21 - FUEL TANK/FUEL PUMP

HONDA Hornet 2.0 CBF190MAN · 22 parts

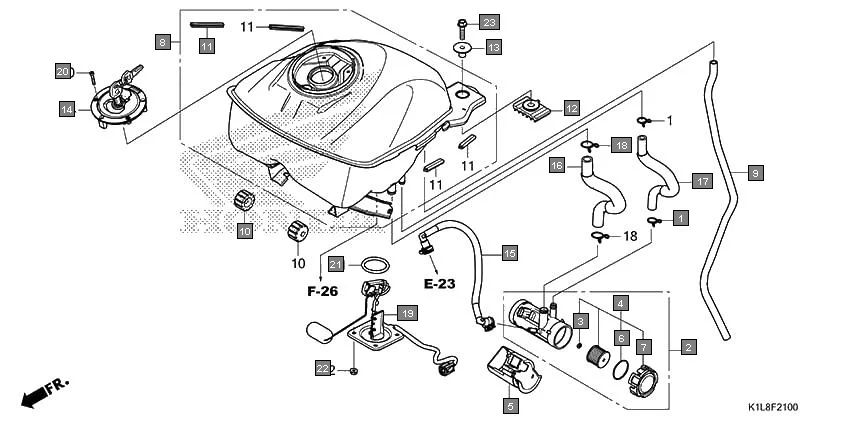

F-21 FUEL TANK/FUEL PUMP assembly diagram for HONDA Hornet 2.0 CBF190MAN

Parts in This Assembly (22)

Ref # Part Number Description Qty
1 15771-KV6-000 CLIP, OIL DRAIN TUBE 2
2 16700-K1L-D01 PUMP UNIT ASSY., FUEL 1
3 16706-KVB-S51 O-RING(P7) 1
4 16707-K0Y-D01 FILTER SET 1
5 16715-K1K-D00 RUBBER, FUEL PUMP 1
6 16723-K0Y-D01 O-RING, FILTER 1
7 16724-K0Y-D01 COVER, FILTER 1
8 17500-K1L-D00 TANK ASSY., FUEL 1
9 17557-K1L-D00 TUBE, DRAIN 1
10 17611-KFN-850 CUSHION, FR. FUEL TANK 2
11 17612-K43-900 RUBBER, BODY COVER SETTING 4
12 17613-KWS-900 RUBBER, FUEL TANK RR. 1
13 17614-KR3-000 COLLAR FUEL TANK MT 1
14 17620-K0E-D51 CAP COMP., FUEL FILLER 1
15 17650-K1K-D01 HOSE COMP., FUEL FEED 1
16 17686-K1L-D00 TUBE SET, PUMP FEED 1
17 17687-K1L-D00 TUBE SET, PUMP RETURN 1
18 17724-K0N-D00 CLIP, TUBE(B18.2) 2
19 37800-K1L-D01 FUEL UNIT 1
20 90120-MJE-D00 BOLT, SOCKET, 4X25(SUS) 3
21 91351-K21-900 O-RING, 39.5X5 1
23 95701-08028-00 BOLT FLANGE, 8 X 28 1
